| Artikel | Inhalt |
|---|---|
| Customer | Shanghai Boiler Works Co., Ltd. |
| Country | China |
| Industry | Kesselfertigung |
| Equipment | EZW12Y-1500Tx3200 |
| Maschinentyp | Vollhydraulische Vierwalzen-Plattenwalzmaschine |
| Maximale Blechbreite | 3,200 mm |
| maximale Plattenstärke | 105 mm |
| Maximale obere Walzenkraft | 1500T |
| Walzdurchmesser | Ø1.600 mm |
| Walztemperatur | Kalt / Warm / Heiß |
Shanghai Boiler Works Co., Ltd. ist ein spezialisierter Hersteller von Kesseln und Stromerzeugungsanlagen. Seine Herstellungsprozesse umfassen die Formung und Fertigung großer Stahlkomponenten, was hohe Anforderungen an schwere Plattenwalzmaschinen stellt.
Für sein Container-Werkstatt bestellte Shanghai Boiler Works eine EZW12Y-1500Tx3200 vollständig hydraulische Vier-Rollen-Plattenwalzenmaschine von EZHONG.
Ein wichtiger Anforderung dieses Projekts war die Fähigkeit, nicht nur konventionelles Kaltwalzen, sondern auch Warmwalzen bis zu 650°C und Heißwalzen bis zu 1.050°C zu handhaben.
Für dieses Projekt benötigte der Kunde eine Lösung, die in der Lage ist, bereitzustellen:

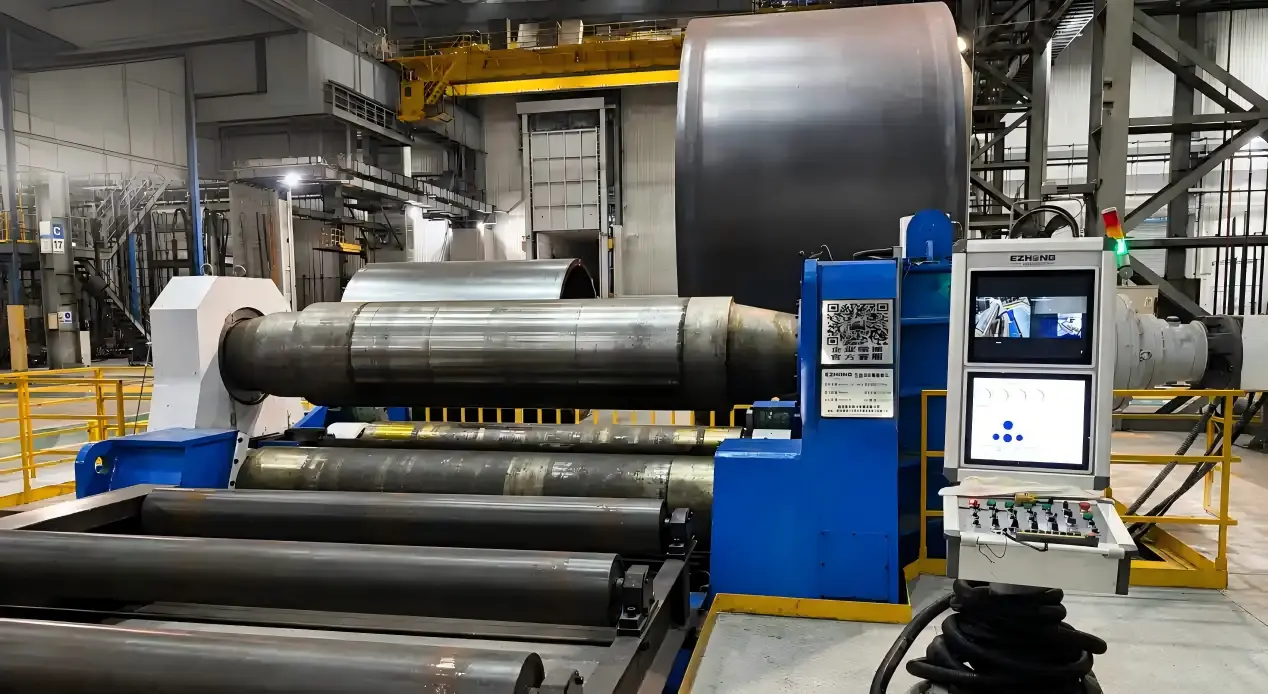

Basierend auf den Materialformungs- und Produktionsanforderungen von Shanghai Boiler Works hat EZHONG die EZW12Y-1500Tx3200 Vollhydraulische Vierwalzen-Plattenwalzmaschine geliefert.
| Artikel | Spezifikation |
|---|---|
| Maschinenmodell | EZW12Y-1500Tx3200 |
| Maschinentyp | Vollhydraulische Vierwalzen-Plattenwalzmaschine |
| Maximale obere Walzenkraft | 1500T |
| Durchmesser der oberen Walze | Ø860 mm |
| Durchmesser der unteren Walze | Ø800 mm |
| Seitenwalzendurchmesser | Ø650 mm |
| Maximale Blechbreite | 3,200 mm |
| Maximale Walzstärke | 105 mm |
| Vordruckdicke | Bis zu 90 mm |
| Plattenfließspannung | 190 / 240 / 360 MPa |
| Standardwalzendurchmesser | Ø1.600 mm |
| Mindestwalzdurchmesser | Ø1.000 mm |
| Effektive Länge der Arbeitsrolle | 3.260 mm |
| Walzgeschwindigkeit | 3,5 m/min |
| Maximaler Durchmesser der oberen Stützrolle | Ø6.000 mm |
| Top-Support-Kapazität | 35 Tonnen |
| Zuführwalzentisch | 16m x 3,2 m |
| Walztemperatur | Kalt / Warm / Heiß |
Die oberen und unteren Walzen sind beide angetrieben, was eine kontrollierte und stabile Plattenzufuhr während des Walzens ermöglicht. Das hydraulische System steuert die vertikale und geneigte Bewegung der unteren und Seitenwalzen und ermöglicht eine präzise Positionierung der Arbeitswalzen.
Die Maschine stellt eine maximale Presskraft der oberen Walze von 1500 Tonnen bereit, kombiniert mit einem Antriebsmoment der oberen Walze von 450.000 N·m, was die erforderliche Formungskapazität für das Walzen von schweren Stahlplatten bereitstellt.
Die Maschine integriert spezialisierte thermische Schutzmaßnahmen, um Warm- und Heißwalzen zu unterstützen. Dazu gehören hitzebeständige Walzlager und Dichtungen, thermische Isolation zwischen den hydraulischen Zylindern und den Arbeitswalzen, geschützte Verschiebungssensoren und hydraulische Ölkühlung.
Die oberen, unteren und Seitenwalzen bestehen aus geschmiedetem Warmwalzstahl 60CrMnMo, wärmebehandelt auf HB280-320. Die technischen Spezifikationen erfordern kontrollierte Schmiede-, Wärmebehandlungs- und Bearbeitungsprozesse, zusammen mit Materialzertifizierung und Ultraschallprüfung.
Die Maschine umfasst vordere und hintere Seitenstützungen, eine obere Stütze und ein angetriebenes Zuführsystem. Die Seitenstützungen bieten je 25 Tonnen Hebekapazität, während die obere Stütze Werkstücke bis Ø6.000 mm und 35 Tonnen tragen kann.
Das hydraulische System umfasst Druckregelung, Synchronisation, Geschwindigkeits- und Arbeitswalzen-Geschwindigkeitsregelungsschaltkreise. Elektrohydraulische Proportionalventile und Wegsensoren steuern die synchronisierte Bewegung der unteren und Seitenwalzen mit einer Positionierungsgenauigkeit von ±0,15 mm. Das Steuersystem verwendet PLC-basierte Datenakquise und Logiksteuerung.
von der Plattenstärke und Materialfestigkeit bis zum Walzdurchmesser, Arbeitsbreite und Formungstemperatur erfordert jede Anwendung der Plattenwalzung eine richtig konzipierte Maschinenkonfiguration.
