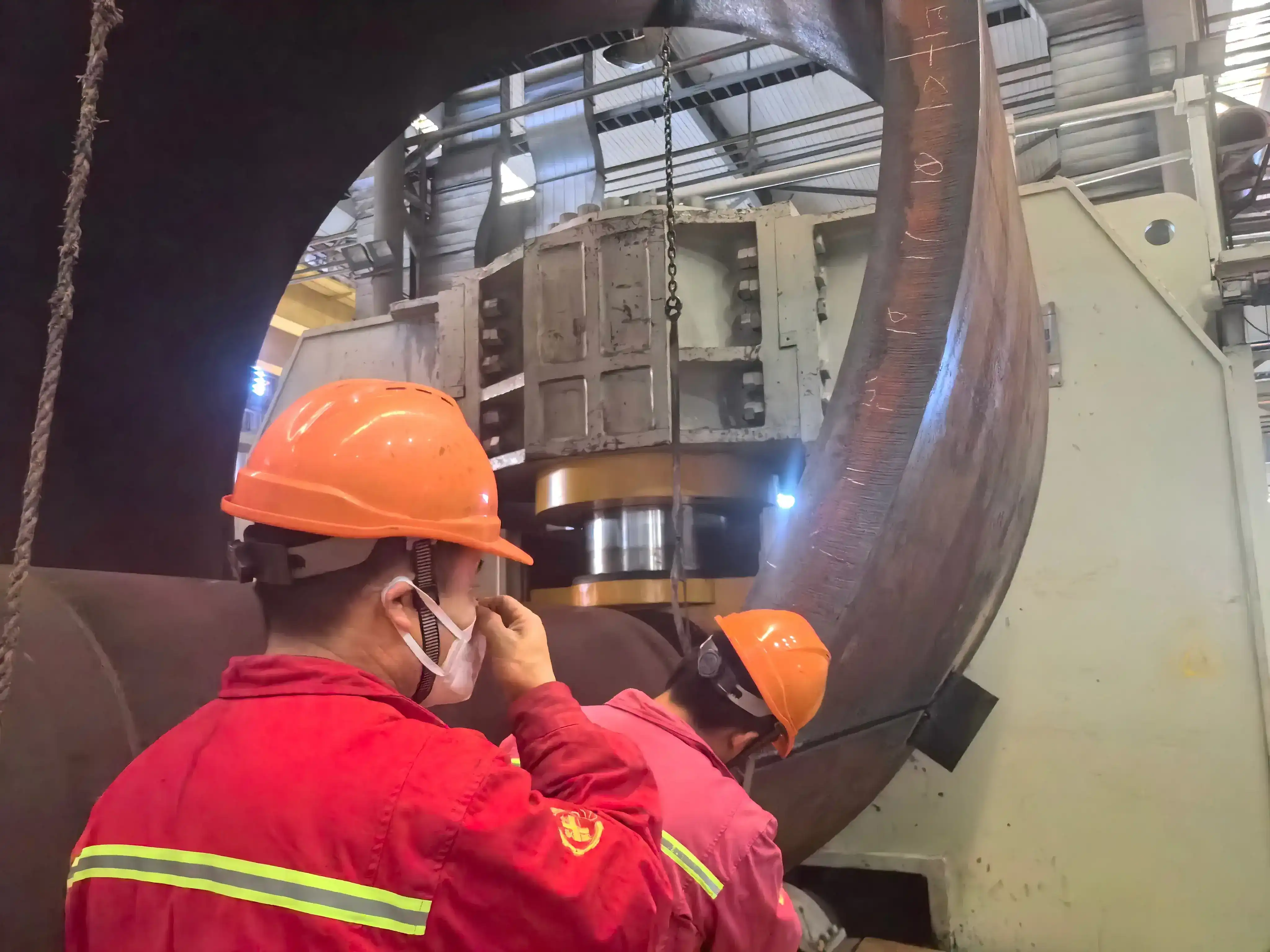

Der hydraulische Zylinder ist im Maschinenrahmen platziert, wodurch Kratzer am Kolbenstang durch Stahlspäne bei der Walzung dicker Platten vermieden werden. Sowohl obere als auch untere hydraulische Zylinder arbeiten ohne Stangenkammer. Weniger Hochdruck-Dichtungsteile, längere Lebensdauer für die kontinuierliche Serienproduktion von Druckbehältern.
Spezial entwickeltes Reduktionsgerät für konisches Walzen, installiert auf einer aufklappbaren Lagerbasis. Das CNC-System passt den Neigungswinkel des oberen Walzwerks dynamisch an. Kann Kegelgehäuse mit kleinen Durchmessern und großen Kegelwinkeln herstellen, die von normalen Plattenwalzwerken nicht realisierbar sind. Ideal für Übergangskegelabschnitte von Druckbehältern.
Exklusives hydraulisches Vorentlastungskontrollmodul, das auf Druckdetektion und CNC-System abgestimmt ist. Ermöglicht stabile Druckentlastung nach schwerer Lastwalzung, verhindert Rückfederung von Stahlplatten, vermeidet Verschiebung des Werkstücks und Wasserhammer-Impact auf Hydraulikleitungen. Gewährleistet Rundheitspräzision von Druckbehälterzylindern.
Echtzeitanzeige des hydraulischen Drucks, des Motorarbeitsstatus und der Verschiebungsdaten auf dem Touchscreen. Mehrere Alarmintervall: Überlastalarm, Öltemperatur-Alarm, Grenzwert-Erinnerung. Bequem für standardisierte Produktionsmanagement von Druckbehälterfabriken.
Verfügbare maximale Walzdicke bis zu 270mm, effektive Walzbreite 3000~4000mm. Geeignet für Legierungsstahl, Kesselblech, das in petrochemischer Ausrüstung und Energie-Druckbehältern verwendet wird.
EZHONG entwickelt und produziert seit 1958 professionell Plattenwalzengeräte. Wir bieten maßgeschneiderte Schwerlast-Rollbiegemaschinenlösungen für globale Druckbehälterfabriken an, mit vollständigen internationalen Zertifizierungen und umfassendem After-Sales-Service.

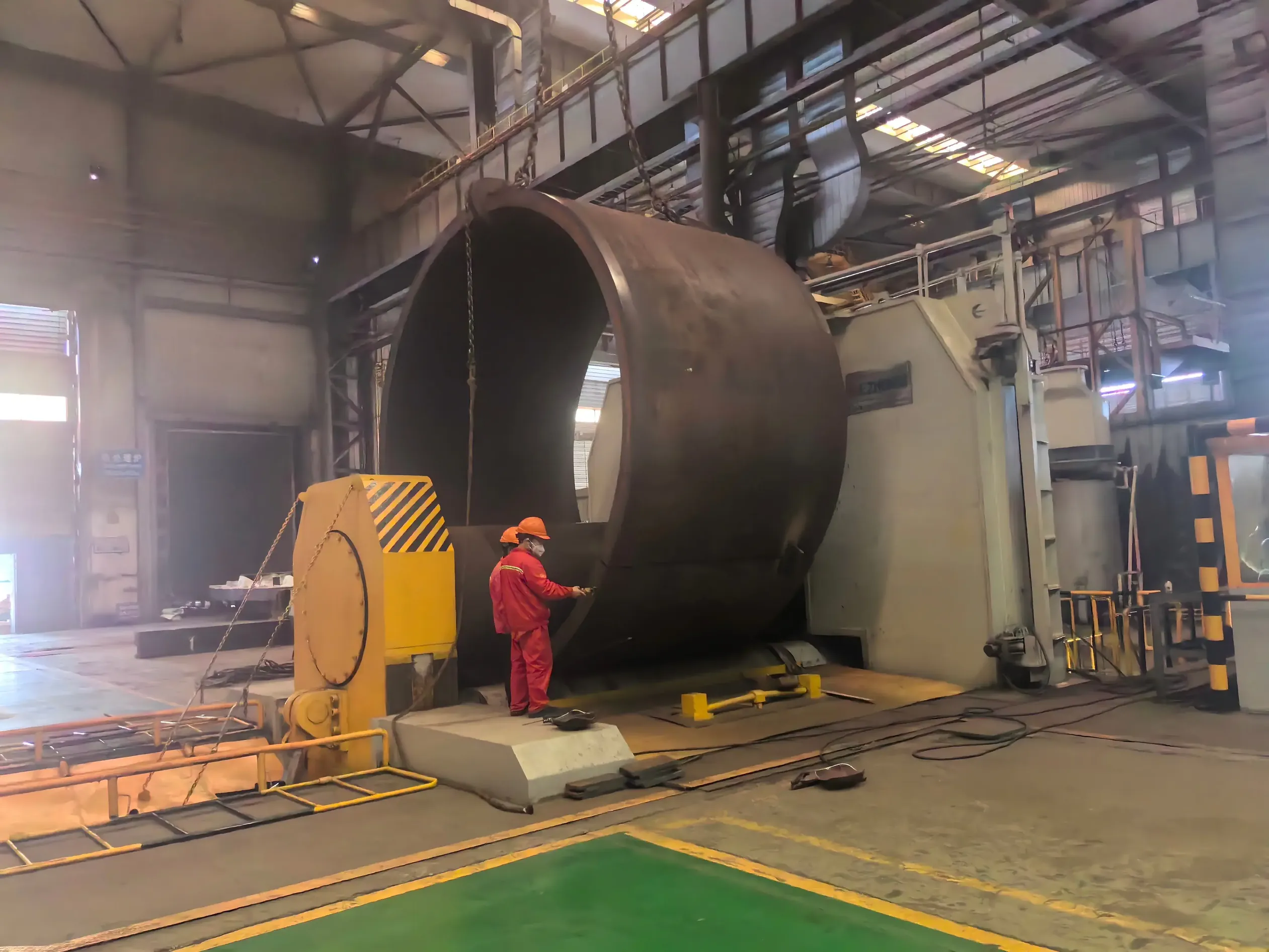

Unsere horizontal verstellbare Drei-Rollen-Plattenbiegemaschine verwendet eine asymmetrische Walzenanordnung: die obere Walze wird hydraulisch angetrieben, zwei untere Walzen führen horizontale Bewegungen aus. Alle drei Arbeitswalzen sind Hauptantriebswalzen, angetrieben durch Hydraulikmotoren und planetare Getriebe.
Sicherheitsmerkmale:Feste Bedienkonsole und ferngesteuerte Steuerbox optional, mit Sicherheitssperrsystem für den Werkstattbetrieb
The hydraulic cylinder is placed inside the machine frame, avoiding piston rod scratch caused by steel scale during thick plate rolling. Both upper and lower hydraulic cylinders work without rod cavity, reducing high-pressure sealing parts and extending service life.
Spezial entwickeltes Reduktionsgerät für die konische Walzung, installiert auf der aufklappbaren Lagerbasis. Das CNC-System passt den Neigungswinkel der oberen Walze dynamisch an. Kann kleine Durchmesser mit großem Taperwinkel konische Gehäuse herstellen, die von normalen Plattenwalzmaschinen nicht realisiert werden können.
Exklusives hydraulisches Vorentlastungssteuerungsmodul passt zum Druckdetektions- und CNC-System. Ermöglicht stabile Druckentlastung nach schwerer Lastwalzung, verhindert Federung des Stahlblechs, vermeidet Werkstückverschiebung und Wasserschlag im hydraulischen System.
Echtzeitanzeige des hydraulischen Drucks, des Motorarbeitsstatus und der Verschiebungsdaten auf dem Touchscreen. Mehrere Alarmanlagen für die standardisierte Produktionsverwaltung von Druckbehälterfabriken.
Oberer Walze hydraulisch angetrieben, zwei untere Walzen führen horizontale Bewegung aus. Alle drei Arbeitswalzen sind Hauptantriebswalzen, angetrieben von Hydraulikmotoren und Planetengetrieben.
Direkte Kopplung zwischen Planetengetriebeeinheit und Walzenwelle reduziert Leistungsverluste erheblich und verbessert die Effizienz beim Walzen schwerer Platten.
Hydraulischer Umschlagmechanismus und hydraulische Ausgleichsvorrichtung für das schnelle Entladen fertiger Zylinderwerkstücke installiert. Integriertes Zylinderdesign schützt vor Stahlspänen.
Computersteuerte Hebung der oberen Walze mit ±0,2 mm Synchronisiergenauigkeit. Feste Bedienkonsole, optionale Fernsteuerung, Sicherheitssperrsystem für den Werkstattbetrieb.
| Parameter | Spezifikation |
|---|---|
| Maximale Walzstärke | 270 mm |
| Effektive Walzbreite | 3600 mm |
| Synchronisiergenauigkeit der oberen Walzenhebung | ±0,2 mm |
| Antriebssystem | Vollständiger Tri-Drive-Hydraulikantrieb |
| Entladeverfahren | Hydraulische Kipprahmenentladung |
| Steuerungssystem | CNC-geschlossene Schleifensteuerung |
Beantworten Sie ein paar schnelle Fragen, um uns bei der Empfehlung der am besten geeigneten Plattenbiegemaschine für Ihre Anwendung zu helfen.
Schwere Platten-Zylinderformung für petrochemische Druckgefäße, Dicke bis 270 mm, Rundheitsgenauigkeit durch CNC-Synchronisation gewährleistet.
Konische Hüllen mit kleinem Durchmesser und großem Taperwinkel und variable Durchmesser-Übergangsabschnitte für die Konstruktion von Druckgefäß-Kegeln.
Präzises Walzen von Wärmetauscherrohrabschnitten mit ±0,2 mm Synchronisierungsgenauigkeit für die Flanschabstimmung.
Formung der Schale für Speichertanks mit hoher Vorabknickgenauigkeit für die Montage, geeignet für Anwendungen in der Energietechnik.
Verarbeitung von Legierstahl und Kesselplatten für petrochemische Ausrüstung, Energie-Druckbehälter und neue energiegetriebene Druckgeräte.
Formung von schweren Stahlstrukturen und metallurgischen Komponenten, geeignet für globale Druckbehälterfabriken und Kesselherstellungsunternehmen.
Kunde:TWC (Zhangjiagang Chemical Machinery Co., Ltd.), führendes Unternehmen im Bereich der Konstruktion und Fertigung von Druckbehältern.
Kein Inhalt zum Übersetzen bereitgestellt. Bitte geben Sie den zu übersetzenden Text an.Kaufte EZHONG EZW11S-270×3600 hydraulische Walzmaschine für Platten.
Ergebnis:Die schwere Plattenbiegemaschine führt die Umformung von dickwandigen Zylindern für petrochemische Druckbehälter durch. Stabile Laufleistung, hohe Walzpräzision verbessert effektiv die Produktionseffizienz und die Werkstückqualifizierungsrate.
Anwendung:Umformung von dickwandigen Zylindern für petrochemische Druckbehälter.
Maschine:EZW11S-270×3600 vollhydraulische Antriebsplattenwalzmaschine.
Ergebnis:Stabile Laufleistung mit hoher Walzpräzision, die effektiv die Produktionseffizienz und die Qualifizierungsrate des Werkstücks verbessert.
Herausforderung:Konische Hülsen mit kleinem Durchmesser und großem Konuswinkel sind mit normalen Maschinen schwer zu formen.
Kein Inhalt zum Übersetzen bereitgestellt. Bitte geben Sie den zu übersetzenden Text an.CNC-dynamische Neigungswinkelverstellung der oberen Walze mit dediziertem Kegelwalzreduktionsgerät.
Ergebnis:Erfolgreich hergestellte Druckbehälter-Übergangskegelabschnitte mit glatter Übergangsfläche.
Herausforderung:Stahlplattenrückfederung nach schwerem Lastwalzen verursachte Durchmesserabweichung.
Kein Inhalt zum Übersetzen bereitgestellt. Bitte geben Sie den zu übersetzenden Text an.Exklusives hydraulisches Vordruckentlastungssteuerungsmodul mit Druckdetektion und CNC-System.
Ergebnis:Stabile Druckentlastung, verhindert Rückfederung, sichert Rundheitsgenauigkeit von Druckbehälterzylindern.
The benchmark model EZW11S-270×3600 unterstützt eine maximale Walzdicke von 270 mm, mit einer effektiven Walzbreite von 3600 mm. Es ist geeignet für Legierungsstahl und Boilerplatten, die in der petrochemischen Ausrüstung und Energie-Druckbehältern verwendet werden.
Die Hubbewegung des oberen Walzens wird vom Computer mit automatischer Nivellierung gesteuert und erreicht eine Synchronisierungsgenauigkeit von ±0,2 mm. Das CNC-Geschlossenschleifensteuerungssystem gewährleistet eine konsistente Biegequalität über die gesamte Plattenbreite.
Ja. Eine speziell entwickelte Reduziervorrichtung für das Kegelwalzen ist auf der aufklappbaren Lagerbasis installiert. Das CNC-System justiert dynamisch den Neigungswinkel des oberen Walzens, ermöglicht die Fertigung von Kegelschalen mit kleinem Durchmesser und großem Konuswinkel, die von normalen Plattenwalzmaschinen nicht realisiert werden können. Ideal für Übergangskegelteile von Druckbehältern.
Das exklusive hydraulische Vorentlastungssteuerungsmodul passt zum Druckdetektions- und CNC-System. Es ermöglicht eine stabile Druckentlastung nach dem Walzen unter Last, verhindert das Federn des Stahlblechs, vermeidet das Verschieben des Werkstücks und eliminiert den Wasserschlag in den Hydraulikleitungen und gewährleistet die Rundheitsgenauigkeit der Druckbehälterzylinder.
TWC (Zhangjiagang Chemical Machinery Co., Ltd.), ein führendes Unternehmen im Bereich des Designs und der Herstellung von Druckbehältern, hat die EZHONG EZW11S-270×3600 hydraulische Plattenwalzmaschine erworben. Die Maschine erzeugt dicke Plattenwalzen für petrochemische Druckbehälter mit stabiler Laufleistung und hoher Walzgenauigkeit.
| Zubehör | Lieferzeit | Der Inhalt zum Übersetzen wurde nicht bereitgestellt. Bitte geben Sie den Text an, den Sie ins Deutsche übersetzen möchten. | Wertvorschlag |
|---|---|---|---|
| Vertikales Oberes Stützungssystem | 6 Wochen | Unterstützt große Spulen mit Durchmesser bis 16 m | 150-Tonnen Hebekapazität, automatische Neigung mit Kegelwinkel |
| Laterale Seitenstütze | 4 Wochen | Verhindere seitliches Abdriften der breiten Platte | Hydraulische automatische Korrektur, passend zur Bearbeitung dünner Bleche |
| Automatisches Plattenzuführungssystem | 8 Wochen | Motorisierte Zufuhr & Positionierung | 60% Arbeitsersparnis, Positionsgenauigkeit <5 mm |
| Konfiguration für Heißwalzen | 10 Wochen | 300°C Hochtemperaturwalzen | Verbessertes Kühlungssystem, hochtemperaturbeständige Rolle |
| Fernüberwachung & Diagnostik | 6 Wochen | Cloud-Echtzeit-Maschinen-Datenverfolgung | Vorhersagebasierte Wartung, reduziert ungeplante Stillstandzeiten um 80% |
