Fortgeschrittene Lösungen zur Walzplattenbearbeitung für Onshore- und Offshore-Windtürme
EZHONG bietet leistungsstarke Plattenwalz- und Formlösungen für Hersteller von Windenergiegeräten an, ermöglicht die präzise Fertigung von Windturmabschnitten, Fundamentmonopilen, Übergangsteilen und anderen großen zylindrischen Strukturen. Mit Jahrzehnten der Erfahrung in der Bearbeitung schwerer Platten sind Maschinen von EZHONG darauf ausgelegt, Hochfeststahlplatten, große Durchmesser und anspruchsvolle Anforderungen der Windenergiefertigung zu verarbeiten und so eine ausgezeichnete Rundheit, Schweißqualität und strukturelle Zuverlässigkeit für moderne Windenergieprojekte zu gewährleisten.
● Große Durchmesser bis zu 16 Metern
● Dicke Platten für Offshore- und Fundamentstrukturen
● Hochfeste Stähle mit einer Zugfestigkeit bis zu 690 MPa und darüber
● Strenge Anforderungen an Rundheit, Schweißausrichtung und Montagegenauigkeit
Egal ob Sie onshore Windtürme, Offshore-Turmabschnitte, Monopile-Gründungen oder Übergangsstrukturen herstellen, ist stabile Plattenformung entscheidend, um einen sicheren Betrieb während des gesamten Gerätelebenszyklus zu gewährleisten.
Moderne Windenergieanlagen nutzen zunehmend hochfeste Stahlwerkstoffe, um das Gewicht zu reduzieren, während die strukturelle Leistung beibehalten wird. Diese Materialien erfordern eine leistungsstarke Umformkapazität und optimierte Walzprozesse.
Große Windturbinen-Turmabschnitte benötigen eine genaue zylindrische Geometrie, um zu gewährleisten: Eine ordnungsgemäße Flanschverbindung, Die Schweißqualität, Die Ausrichtung der Turmabschnitte, Die strukturelle Stabilität. Eine schlechte Rundheit kann zu Schwierigkeiten bei der Montage und erhöhtem Arbeitsaufwand für Schweißkorrekturen führen.
Dicke Platten und hochfeste Materialien sind empfindlich für Verformung und Rückfederung beim Formen. Ein stabiler Walzprozess ist essenziell, um eine konsistente Geometrie zu erzielen und Nachbearbeitung zu reduzieren.
Windtürme-Hersteller benötigen zuverlässige Ausrüstung, die eine kontinuierliche Produktion ermöglicht, während sie manuelle Anpassungen reduzieren und die Fertigungseffizienz verbessern.
EZHONG bietet maßgeschneiderte Walzlösungen, die speziell für die großserielle Produktion von Windtürmen und Offshore-Windstrukturen entwickelt wurden.

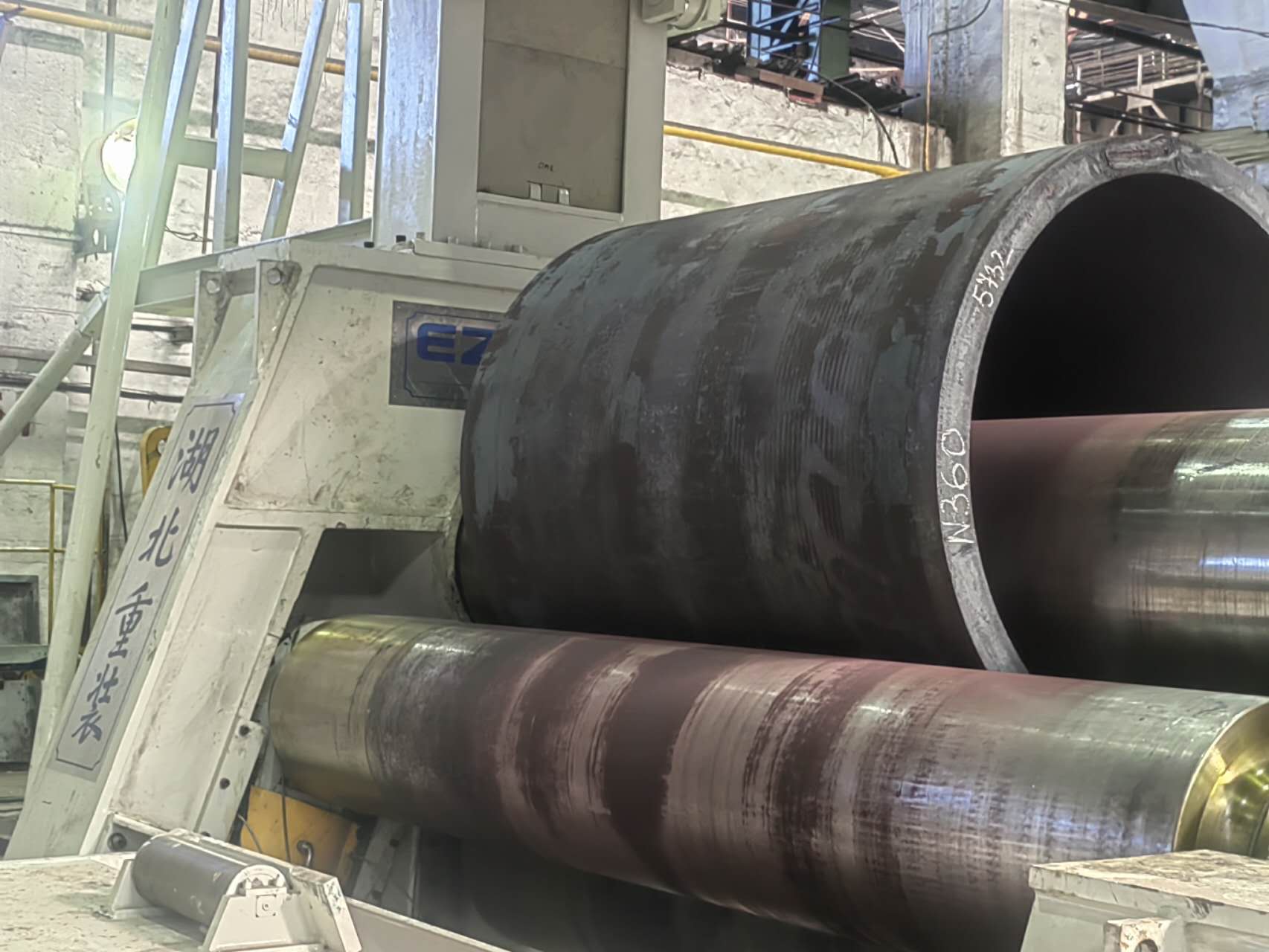

Schwerlast-3-Rollen- und 4-Rollen-Plattenwalzmaschinen sind in der Lage zu verarbeiten:
● Dicke Stahlplatten
● Hochfeste Materialien
Zylindrische Abschnitte mit großem Durchmesser
Geeignet für Windturm-Gehäuse, Monopile, Übergangsteile und andere schwere zylindrische Komponenten.
Fortgeschrittene hydraulische Systeme, starre Maschinenstrukturen und optimierte Walzprozesse helfen dabei, Folgendes zu erreichen:
Exzellente Rundheitskontrolle
● Stabile Plattenbildung
● Reduzierte Korrekturarbeiten nach dem Walzen
<button>Maschinen können entsprechend konfiguriert werden:</button>
● Plattendicke
Plattenbreite
● Materialklasse
Turmdurchmesser
Produktionskapazitätsanforderungen
Unterstützt sowohl die individuelle Fertigung als auch die Großserienproduktion.
Empfohlen für:
● Offshore-Windtürme
Schwere Plattenanwendungen
● Hochfestes Stahlformen
Vorteile:
Hohe Automatisierungsebene
Exzellente Vorbiegfähigkeit
● Präzise zylindrische Formung
● Reduzierte Operator-Abhängigkeit
Empfohlen für:
Windturmabschnitte mit großem Durchmesser
Monopile-Gründungen
Schwere Stahlkonstruktionen
Vorteile:
● Extrem starke Rollkapazität
● Geeignet für übergroße Werkstücke
Zuverlässiger Betrieb für die Schwerindustrie
Stahlplatten zu zylindrischen Turmsegmenten walzen für:
Geeignet für die Fertigung:
Anwendungen umfassen:
EZHONG Plattenwalzmaschinen werden in Branchen, die eine großmaßstäbliche zylindrische Formgebung erfordern, weit verbreitet eingesetzt, einschließlich:
● Herstellung von Windenergieausrüstung
● Schiffbau
● Druckbehälterproduktion
Schwere Stahlfertigung
Herstellung von Energieausrüstung
Unsere Maschinen unterstützen Hersteller weltweit bei der Produktion von Stahlkomponenten mit großem Durchmesser und hoher Festigkeit bei zuverlässiger Umformfähigkeit.
Windturm-Abschnitte sind typischerweise als zylindrische oder konische Schalensegmente aus geschweißten Stahlplatten gebildet. Abhängig vom Turmdesign können entlang der Turmhöhe verschiedene Durchmesser, Wanddicken und Kegelwinkel erforderlich sein.
Drei-Rollen-Plattenwalzen bieten starke Formfähigkeit, präzises Vorbiegen und gute Steuerung der endgültigen Geometrie der Hülle. Ihre flexible Walzgeometrie ist besonders geeignet für die Herstellung großer zylindrischer und konischer Turmabschnitte aus dicken Stahlplatten.
Die Maschinenauswahl sollte Plattenstärke und -breite, Materialfließgrenze, erforderlichen Schalldurchmesser, Kegelwinkel, Plattengewicht, Produktionsvolumen und erforderliche Formgenauigkeit berücksichtigen. Die Maschine sollte gemäß dem tatsächlichen Produktionsbereich ausgewählt werden, nicht nach einer einzelnen maximalen Plattenangabe.
Das Vorbiegen formt die Plattenelemente vor dem Hauptwalzvorgang, wodurch die nicht geformte Flachlänge an der Längsnaht verringert wird. Das richtige Vorbiegen verbessert das Kantenfügen und kann die Korrekturarbeit vor dem Schweißen reduzieren.

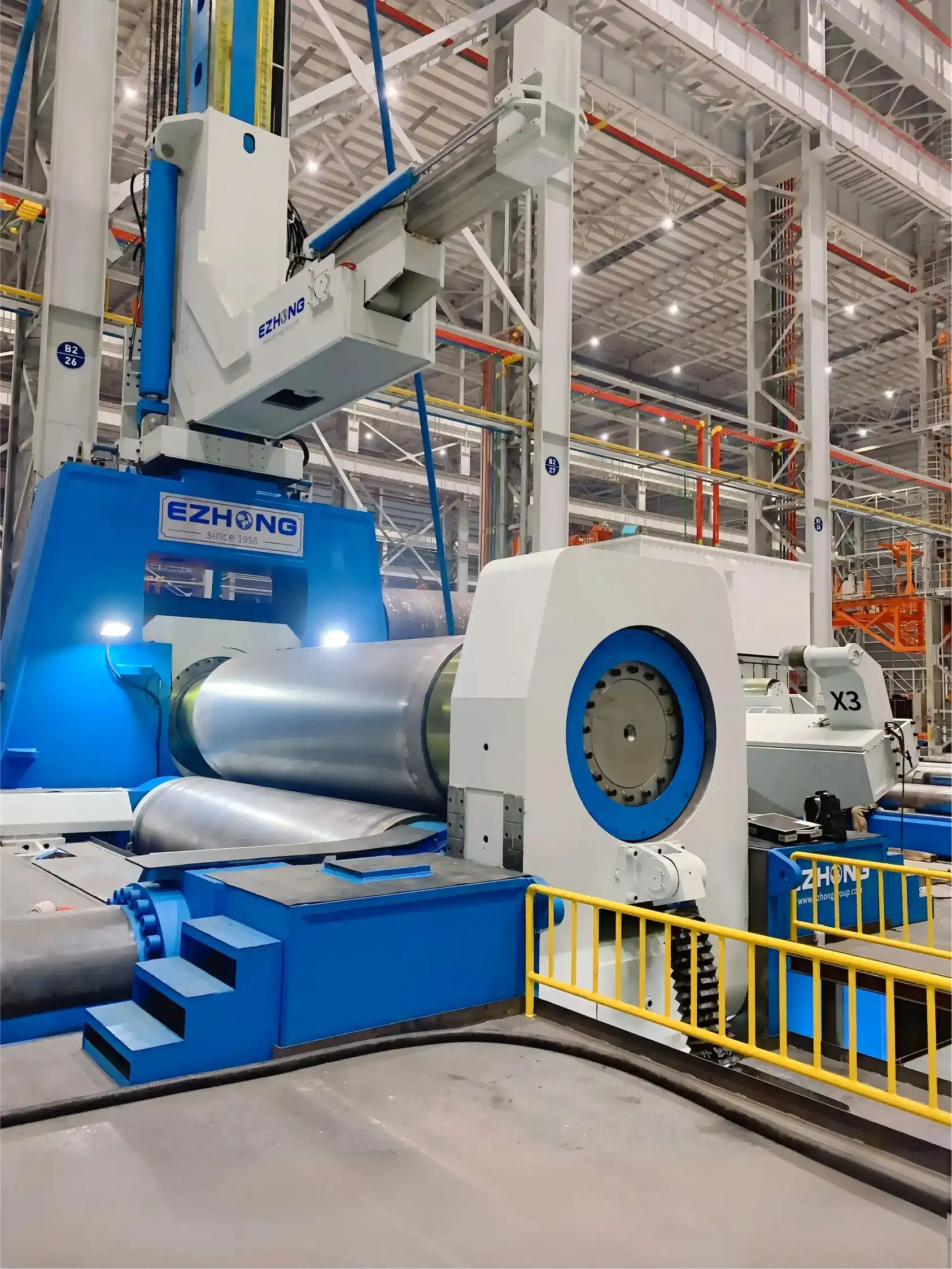

Ein konischer Rumpf hat unterschiedliche Biegungsradien über seine Breite, daher muss die Platte mit kontrollierter Geometrie geformt werden, anstatt mit einem einheitlichen zylindrischen Radius. Genau die Plattenpositionierung und koordinierte Walzeinstellung sind wichtig, um den erforderlichen Kegelwinkel und die Kantenabstimmung zu erreichen.
Höherfeste Strukturstähle benötigen im Allgemeinen eine größere Formkraft als niederfeste Stähle derselben Dicke. Daher sollte die Fließgrenze zusammen mit der Plattenstärke, Breite und dem erforderlichen Durchmesser bei der Bestimmung der tatsächlichen Walzkapazität einer Maschine berücksichtigt werden.
Genau und konsistente Rumpfgeometrie verbessert das Längsnahtfügen und hilft, einheitliche Verbindungsbedingungen während des Schweißens aufrechtzuerhalten. Bessere Walzgenauigkeit kann die Einstellungs- und Korrekturarbeit reduzieren und zu einer stabileren nachgeschalteten Fertigung beitragen.
Die Produktivität hängt nicht nur vom Walzgeschwindigkeit ab, sondern auch von der Plattenbeladung, Positionierung, Vorbiegung, Walzübergängen, Rumpfhandhabung und Inspektion. Angemessene Seitens- oder Obenstützen, Plattenhandhabungsgeräte, CNC-Steuerung und Messsysteme können den manuellen Eingriff reduzieren und die Wiederholbarkeit in der Serienproduktion verbessern.
Ob Sie onshore Windtürme, Offshore-Monopile oder große geschweißte zylindrische Strukturen herstellen, kann EZHONG eine maßgeschneiderte Blechwalzlösung basierend auf Ihren Material-, Größen- und Produktionsanforderungen liefern. Kontaktieren Sie die Ingenieure von EZHONG heute, um Ihr Windenergie-Herstellungsprojekt zu besprechen.
