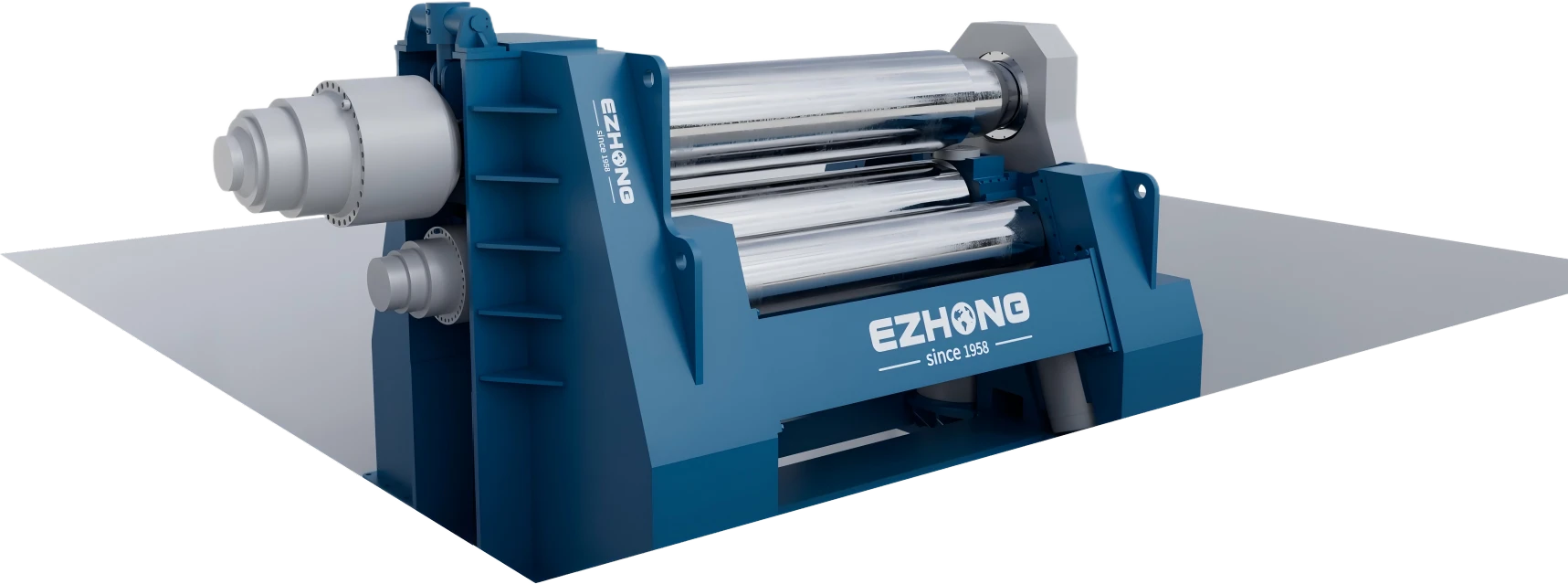

Eine 4-Rollen-Plattenbiegemaschine verfügt über vier unabhängig drehende Walzen: zwei Hauptwalzen und zwei Hilfsvorbiegewalzen. Im Gegensatz zu 3-Rollen-Maschinen, die mehrere Aufstellungen erfordern, erledigt eine 4-Rollen das Vorbiegen und das vollständige Walzen in einem kontinuierlichen Vorgang.
Die Platte tritt horizontal ein. Vorbiege-Rollen geben die erste Krümmung ab, um gerade Kanten zu entfernen. Gleichzeitig biegen die Hauptwalzen die Platte in ihre endgültige zylindrische Form. Mehrere Durchläufe passen den Krümmungsradius schrittweise an, um fertiggestellte Spulen mit minimaler gerader Kante und überlegener Rundheit zu erzielen.
One-Setup-Reduktion der Schneidzeit um 40 %, integriertes Vorbiegen beseitigt flache Kantenfehler, ±0,1 mm elektronische Synchronisation ermöglicht ultra-strenge Formtoleranzen, weniger Materialabfall und standard CE-Zertifizierung für globale Exportprojekte.
Wenn Sie ein Blechmetal-Fabrikator, HVAC-Hersteller, Autozubehör-Hersteller, Druckbehälter-Fabrik oder exportorientierte Werkstatt sind – und wenn Sie hoch-effiziente, hoch-präzise mittlere Plattenformungslösungen mit globalen Exportstandards anstreben – passen EZHONG CE-zertifizierte 4-Roll-Biegeeinheiten zu allen Ihren Produktionsspezifikationen, Dickenbereichen und Budgets. Von Standard-CNC-Dünnblech-Modellen bis zu schwerlastigen 100 mm dicken Platten-Equipment liefern wir maßgeschneiderte Formungslösungen für alle Präzisionsfertigungsszenarien.
Wählen Sie die Serie, die zu Ihren Produktionsanforderungen passt — hydraulische Schwerplatten- oder automatisierte Dünnplatten-Präzisionsmodelle
Wählen Sie zwischen unserer hydraulischen Schwerplatten- und automatischen Dünnblech-4-Rollen-Biegemaschinen-Serie

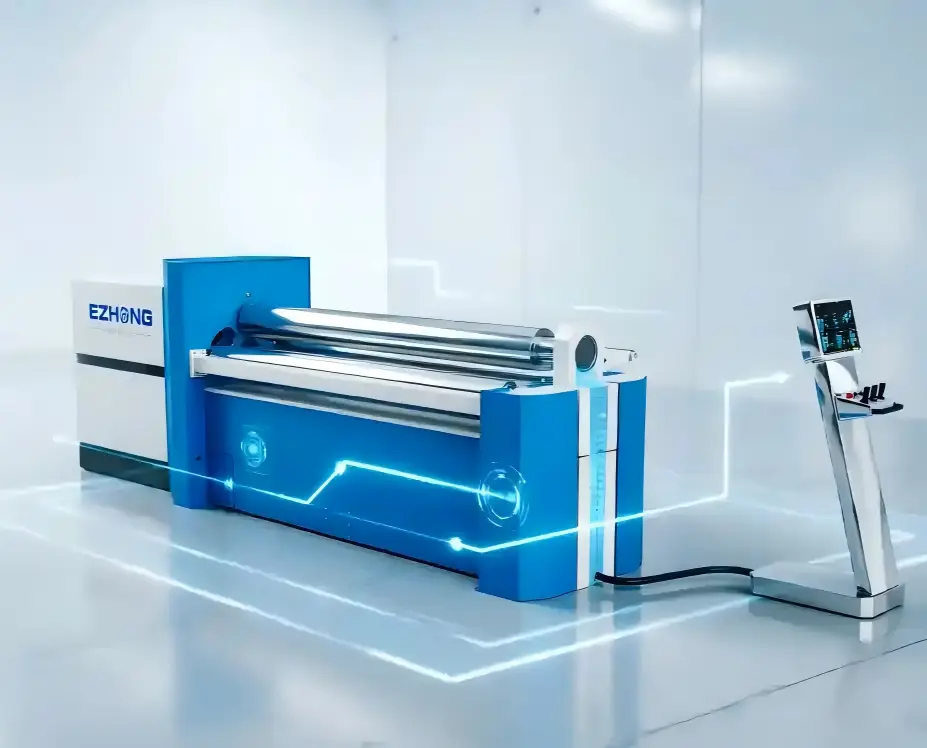

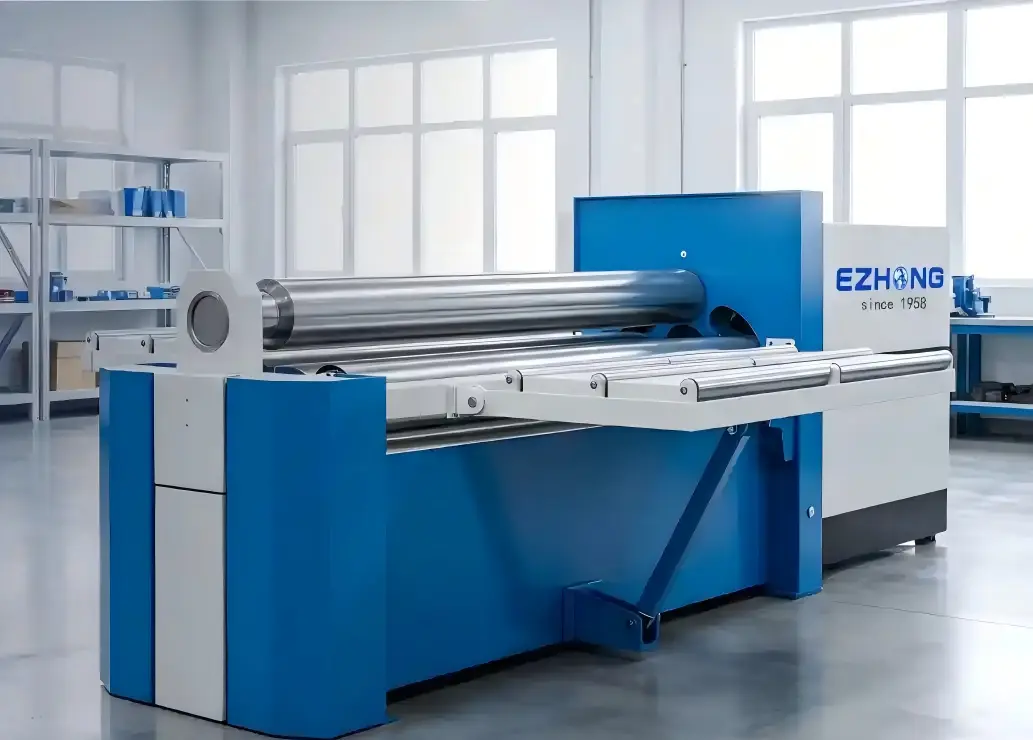

| Merkmal | Hydraulische Schwerplatten-4-Rollen | Automatische Dünnblech-4-Rollen |
|---|---|---|
| Modellserie | EZW12 Serie | EZW12X Serie |
| Plattenstärkebereich | 20-100mm | 6-50mm |
| Plattenbreitenbereich | 2000-4000mm | 2000-3000mm |
| Synchronisationsgenauigkeit | ±0.1mm | ±0.1mm |
| Elektronische Waage | ±0.15mm | ±0.15mm |
| Steuerung | Manuell, NC oder CNC | CNC-Standard |
| Zertifizierungen | ISO/TS16949, CE | ISO/TS16949, CE, UL |
| Primäre Anwendungen | Druckbehälter, Kessel, Rohre | HVAC, Automobil, Haushaltsgeräte |
| Details | Details ansehen | Details ansehen |
Platte laden → gleichzeitiges Vorbiegen + Walzen in einem Durchgang → fertige Rolle entladen. Kein Entfernen, Wenden oder Neupositionieren. 40-50% schneller als 3-Roll + manuelles Vorbiegen.
Servo-proportionale Richtungssteuerventile mit geschlossener Regelung sorgen dafür, dass beide obere und untere Walzen innerhalb von ±0,1 mm der Sollposition bleiben und Spulen mit ±0,5 mm Rundheit liefern – Exportqualität jedes Stücks.
Hochpräzisions-Positionsensoren an den Enden der oberen Walze überwachen die Ausrichtung kontinuierlich. Servo-proportionale Druckkompensatoren passen automatisch an, um perfekte Horizontalebene zu erhalten.
Alle 4-Roll-Maschinen werden mit CE-zertifiziertem Standard geliefert. Bereit für europäische, nordamerikanische und asiatische Märkte ohne Zollverzögerungen oder Neuauswertung.

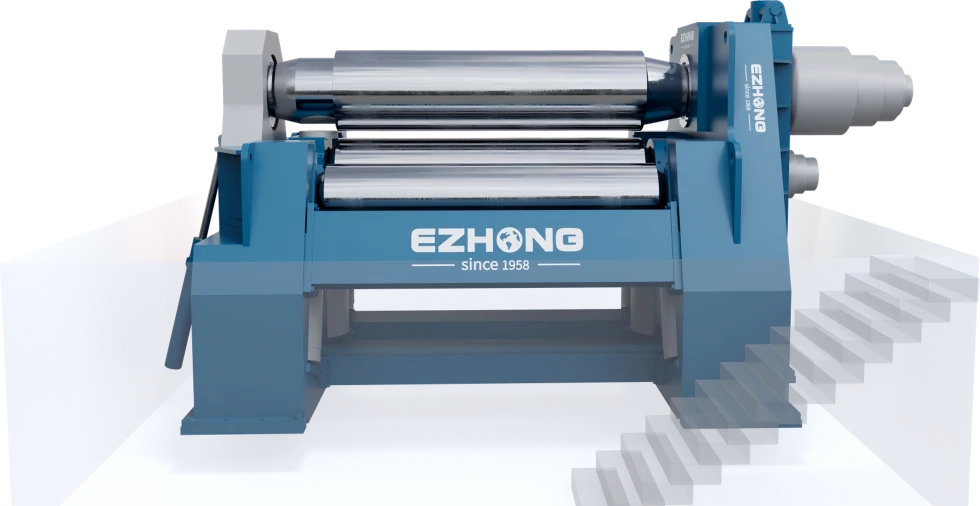

Edelstahl-Zierelemente, Geräteboiler, Präzisionsbehälter.
Spiralkanäle, Rundrohre, flexible Verbinder für kommerzielle Systeme.

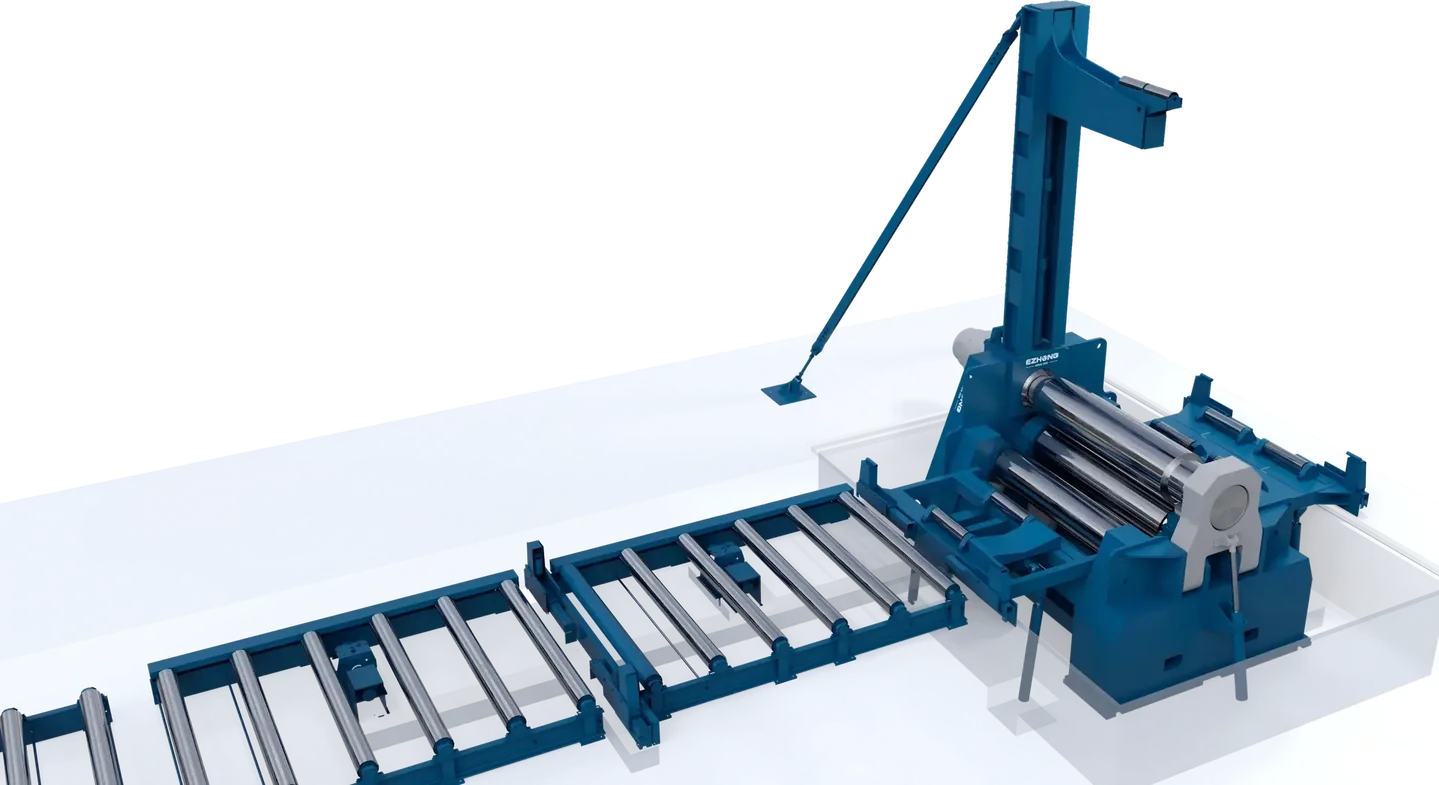

Auspuffkomponenten, Stoßfängerkerne, Strukturringe für Autos & Motorräder.

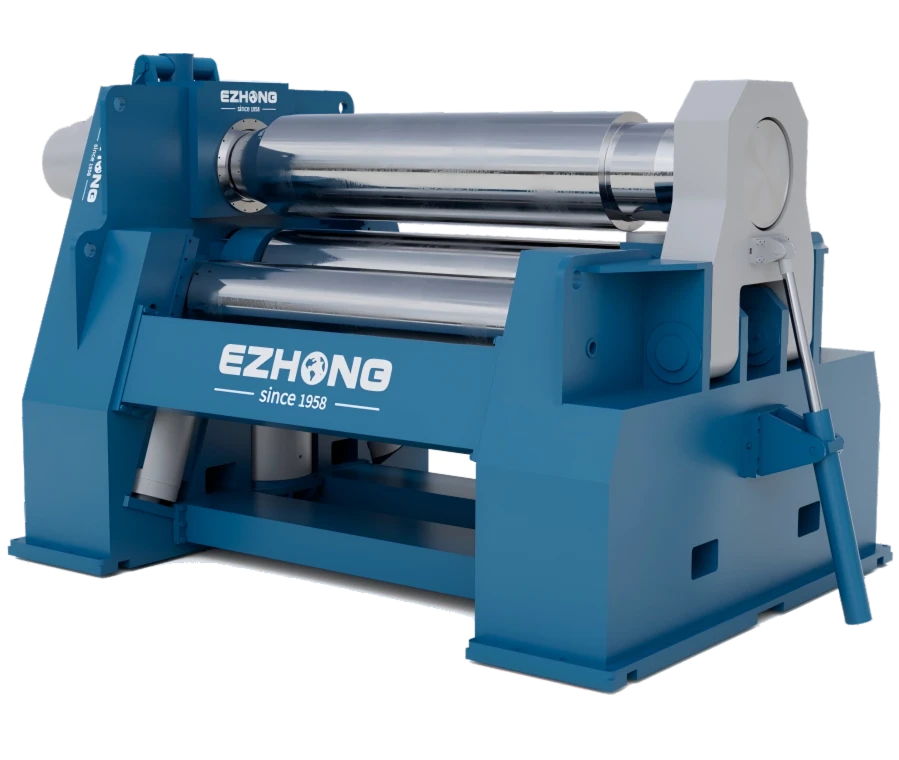

Mittlere Druckbehälter, Wärmetauscher, Reaktorgehäuse.

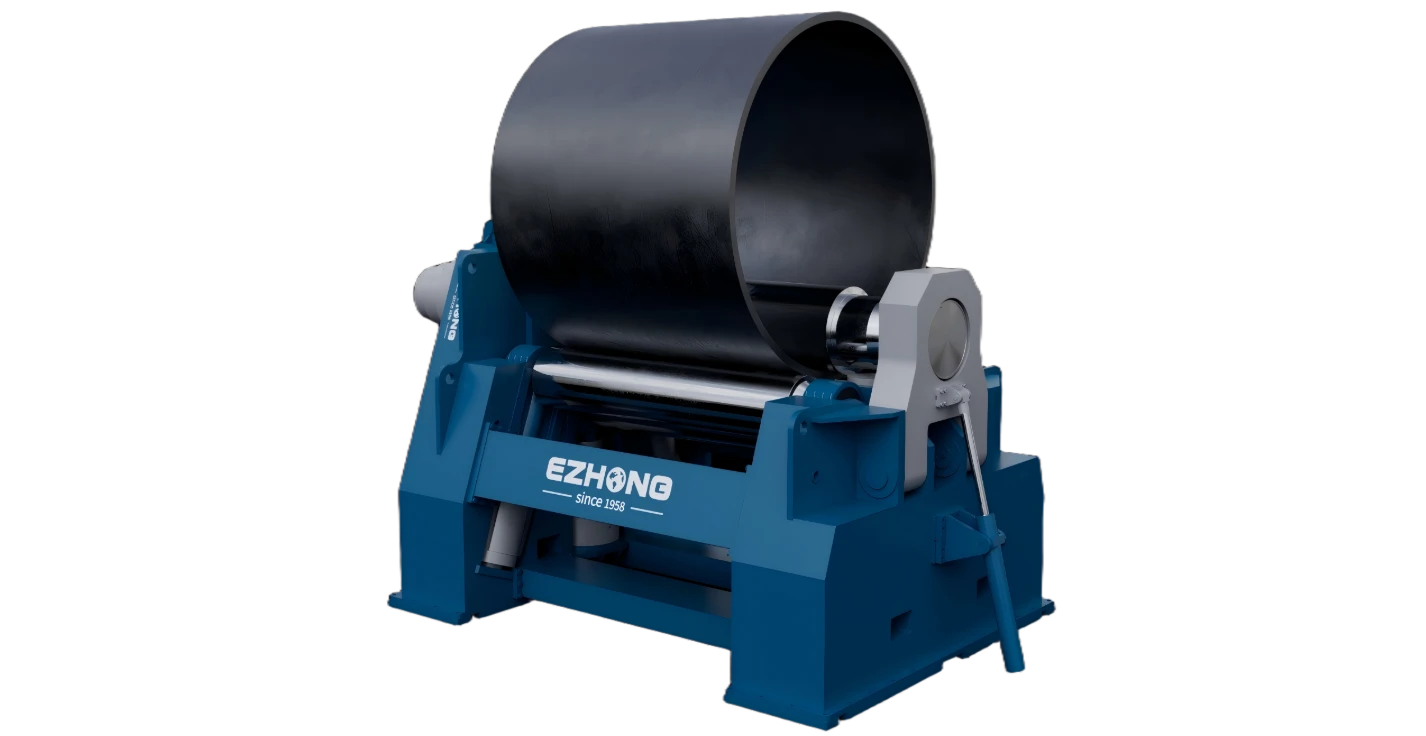

CE-Zertifizierung öffnet EU-, Nordamerika- und asiatische Märkte.
Wählen Sie 4-Rollen, wenn die Plattenstärke 6-50 mm beträgt, Präzision kritisch (±0,5 mm), Produktionsgeschwindigkeit wichtig, Export nach EU/Nordamerika oder Kantenkantigkeit kritisch. Wählen Sie 3-Rollen, wenn die Dicke ≥20 mm, große Durchmesser-Spulen oder budgetbewusst.
Synchronisation = wie genau sich die oberen und unteren Walzen zusammen bewegen. ±0.1mm bedeutet, dass sie innerhalb von 1/10 Millimeter der Zielposition bleiben. Ergebnis: Spulen behalten ihre Rundheit auf ±0.5mm ID/OD bei – Export-Qualität.
Ja, EZW12 (schwerlast 4-Rollen) geht bis 100 mm. Aber bei 80-100 mm verengt sich der Effizienzvorteil. Ab 100 mm+ ist 3-Rollen die gängigere Praxis.
Ja, CNC ist Standard auf EZW12X und als Upgrade auf EZW12 verfügbar. Beinhaltet benutzerprogrammierbare Spulenprofile, Echtzeit-Durchmesser-Feedback, voreingestellte Rezepte und Remote-Diagnose.
Standard 4-Rollen: 3-5 Monate. Custom-Konfigurationen: 4-6 Monate.
