| Artikel | Inhalt |
|---|---|
| Customer | BaoTi Group Co., Ltd. |
| Country | China |
| Industry | Verbundplattenfertigung |
| Anwendung | Titan- und Nickellegierungsplatten-Wärmebehandlung |
| Equipment | 11-Rollen-Platten-Nivelliermaschine |
| Nivellierbereich | 6-30 mmx1,000-3,200 mm |
| Maximale Blechbreite | 3,200 mm |
| Maximum Plate Length | 14,000 mm |
| Material-Fließgrenze | ≤750 MPa |
| Working Rolls | 11 Rolls - 5 Upper / 6 Lower |
| Working Rolls Drive | All 11 Rolls Driven |
| Machine Weight | Approx. 300 tons |
BaoTi Group is one of China's leading enterprises specializing in the research, development and manufacturing of titanium and titanium alloy products.
For high-performance alloy plates, heat treatment is an important part of the manufacturing process. Annealing, solution heat treatment and quenching can introduce deformation into the plate, making subsequent levelling essential.
For BaoTi Group's heat treatment production line, EZHONG supplied the 11-roll plate levelling machine and associated auxiliary equipment, designed for plates 6-30 mm thick, 1,000-3,200 mm wide and up to 14,000 mm long, with yield strength up to 750 MPa.
Für dieses Projekt benötigte der Kunde eine Lösung, die in der Lage ist, bereitzustellen:

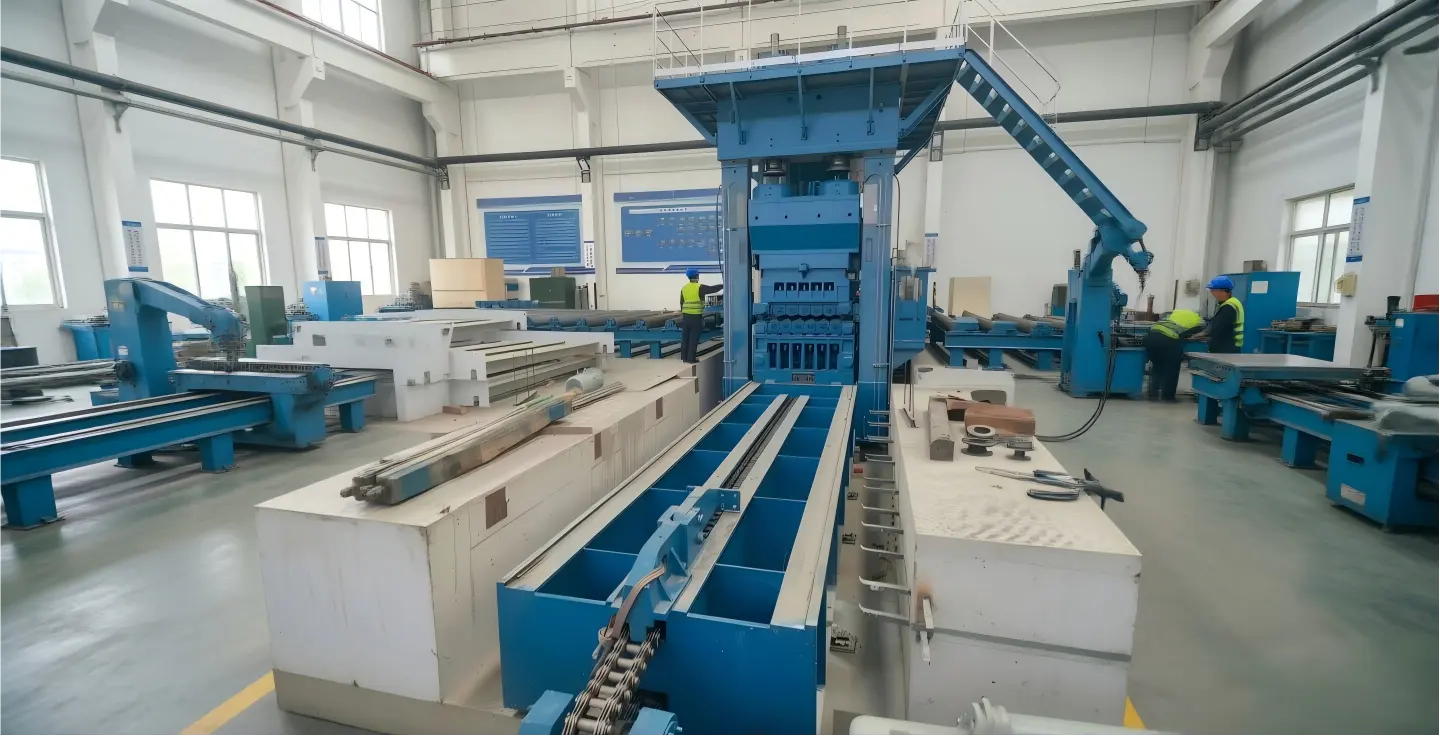

EZHONG supplied an 11-roll plate levelling machine with auxiliary feeding, alignment, conveying, hydraulic and electrical systems for BaoTi Group's heat treatment production line.
| Artikel | Spezifikation |
|---|---|
| Equipment | 11-Walzen-Plattennivelliermaschine |
| Nivellierungsspezifikation | 6-30x3,200 mm |
| maximale Plattenstärke | 30 mm |
| minimale Plattenstärke | 6 mm |
| maximale fertige Plattenbreite | 3,200 mm |
| Maximum Plate Length | 14,000 mm |
| Material-Fließgrenze | ≤750 MPa |
| Anwendbare Werkstoffe | Nickel & Nickellegierungen / Titan & Titanlegierungen |
| Ausrichtungstemperatur | Raumtemperatur / Intermittierend 500-980°C |
| Ausrichtungsgenauigkeit | ≤3 mm/m |
| Arbeitswalzendurchmesser | Ø220 mm |
| Arbeitswalzenabstand | 230 mm |
| Working Rolls | 11 |
| Arbeitswalzenantrieb | All 11 Rolls Driven |
| Arbeitswalzenmaterial | 60CrMoV |
| Arbeitswalzenoberflächenhärte | HRC58-65 |
| Effektive Länge der Arbeitsrolle | ≥3.300 mm |
| Material für Stützrolle | 42CrMo |
| Oberflächenhärte der Stützrolle | HRC46-54 |
| Rahmenstruktur | Hochfestes Vorspannrahmen |
| Nivellierungsgeschwindigkeit | 3-12 m/min, variabler Frequenzgang |
| Hauptkontrollsystem | Siemens S7-1500 PLC |
| HMI | Siemens WinCC |
| Maschinenabmessungen | Ca. 9.76 x 3.86 x 6.51 m |
| Installierte Kapazität | Ca. 400 kW |
| Gesamtgewicht | Approx. 300 tons |
Die Maschine arbeitet mit einer 11-Rollenkonfiguration mit 5 oberen und 6 unteren Walzen. Die relativ dichte Anordnung der Walzen bietet mehrere gesteuerte Deformationsstellen über dem Blech und unterstützt die stabile Korrektur von Restdeformationen in breiten Legierungsplatten.
Im Gegensatz zu passiven Walzenkonfigurationen werden alle 11 Arbeitswalzen aktiv angetrieben. Die Haupttransmission nutzt zwei AC-Variabel-Frequenz-Motoren, ein gehärtetes Zahnradverteilgetriebe und Universalwellen zur Antriebsübertragung der Arbeitswalzen.
Das Gerüst besteht aus Maschinenböden, Säulen, Abdeckungen und Zugstangen und bildet eine geschlossene Struktur. Vier vorgespannte Zugstangen verbessern die Gesamtsteifigkeit und -steifigkeit des Gerüsts. Maximale elastische Verformung unter Last: ≤0,24 mm.
Hochpräzise Versatzwinkelsensoren überwachen die Position der Arbeitswalzen mit einer Anzeigegenauigkeit von ±0,05 mm. Die PLC führt eine geschlossene Regelung des Walzenspaltes durch, um eine genaue Positionierung und Nullkalibrierung zu erreichen.
Die oberen Stützrollen verwenden einstellbare Keile, die dem Bediener ermöglichen, die Arbeitswalzenablage auszugleichen und die Nivellierung von Platten mit ungleichmäßiger Querdeformation über der Breite zu verbessern.
Für eine Produktionslinie, die drei Schichten pro Tag betreibt, ist die Maschine mit einem hydraulischen Schnellwalzenwechselsystem ausgestattet. Das untere Walzensatz kann hydraulisch aus dem Maschinenrahmen gezogen werden, um einen schnellen Austausch zu ermöglichen.

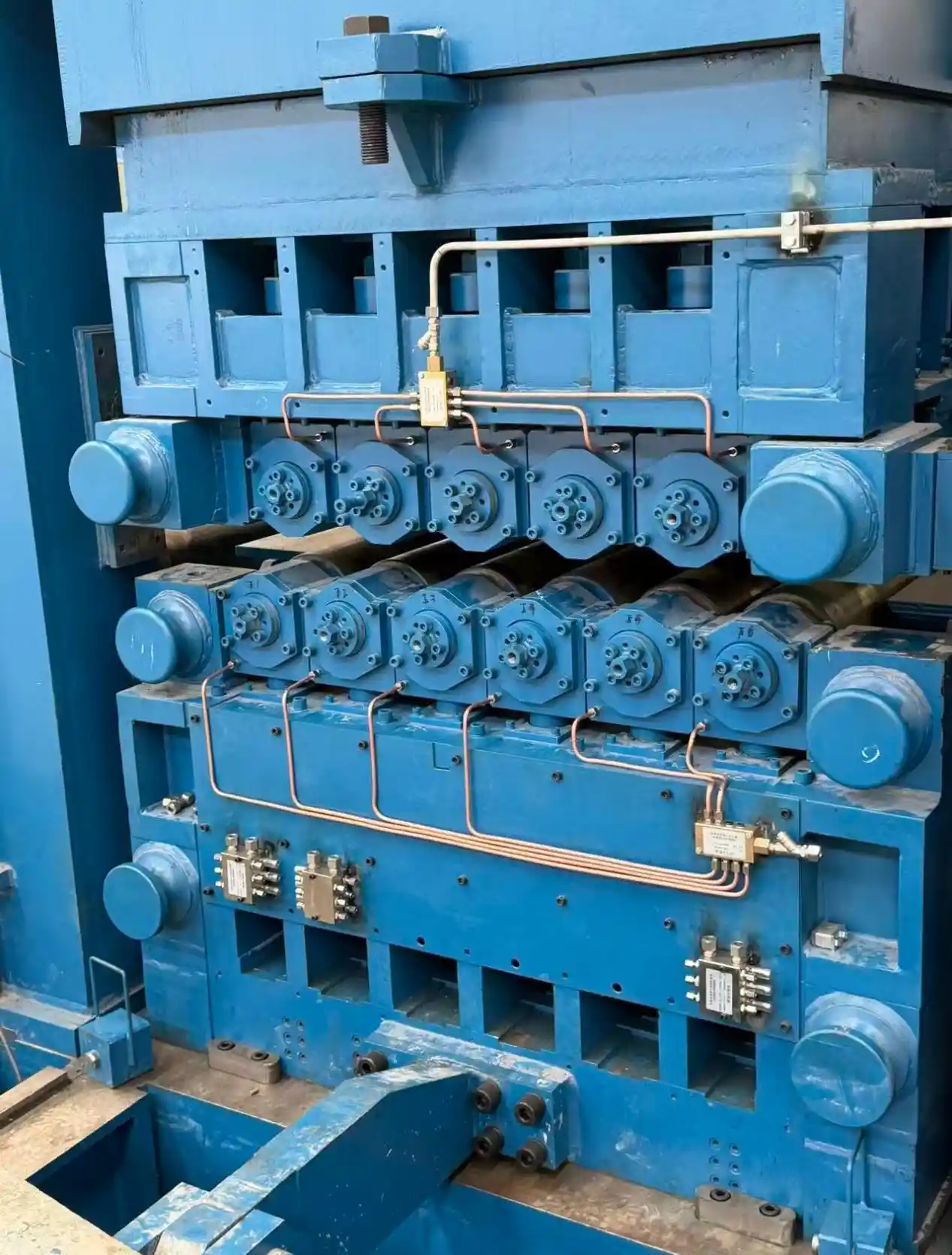

Walzenansicht vor Ort

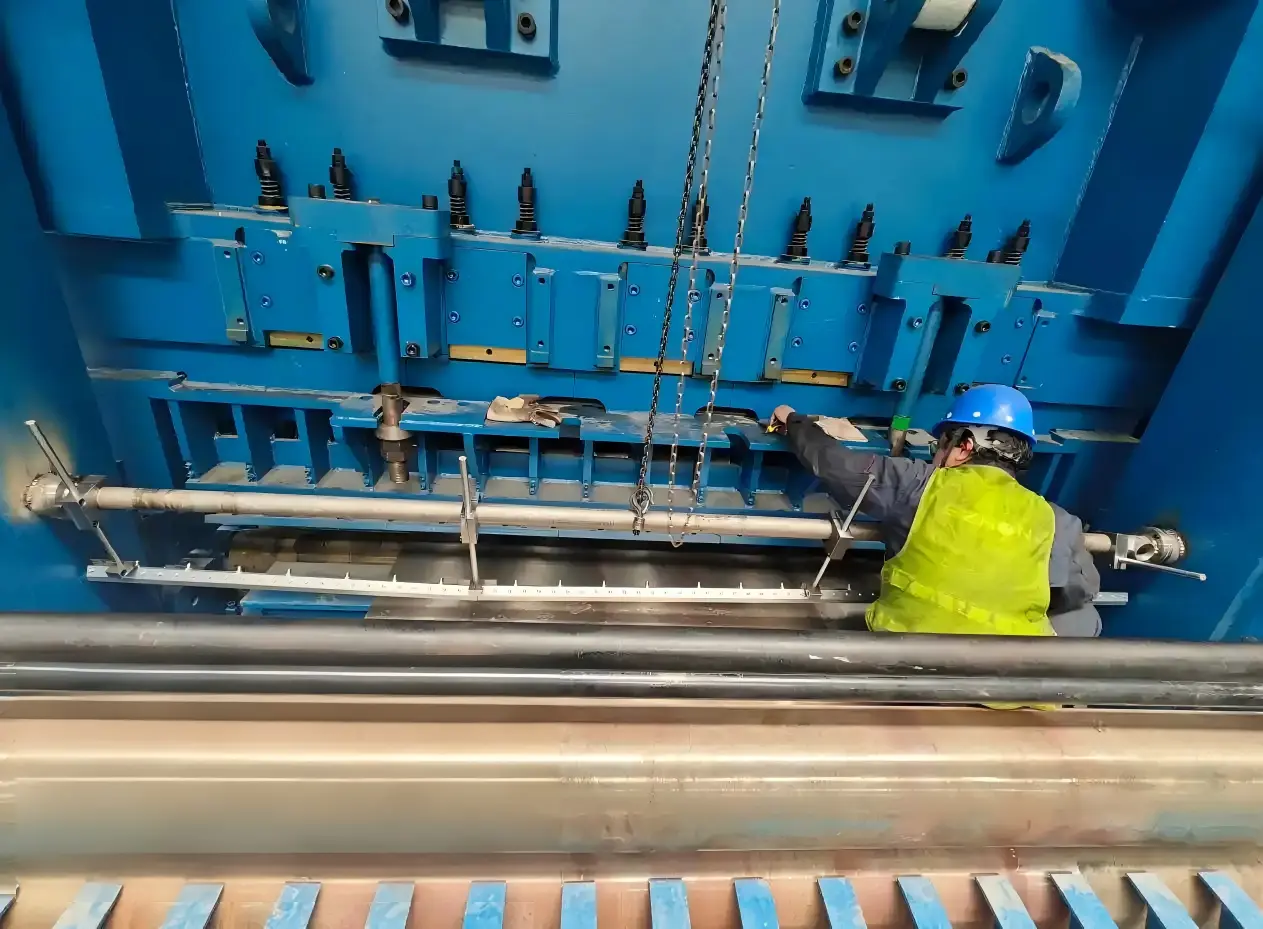

Inbetriebnahmeanpassung

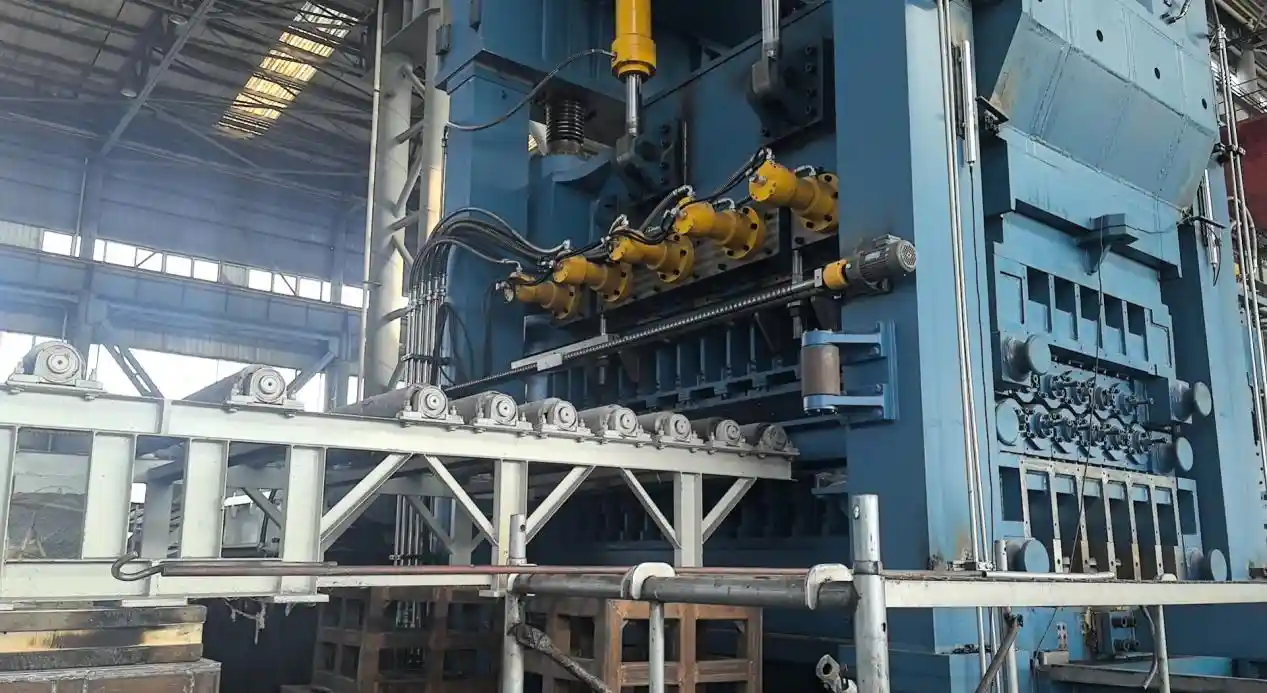

Standort-Maschinenübersicht

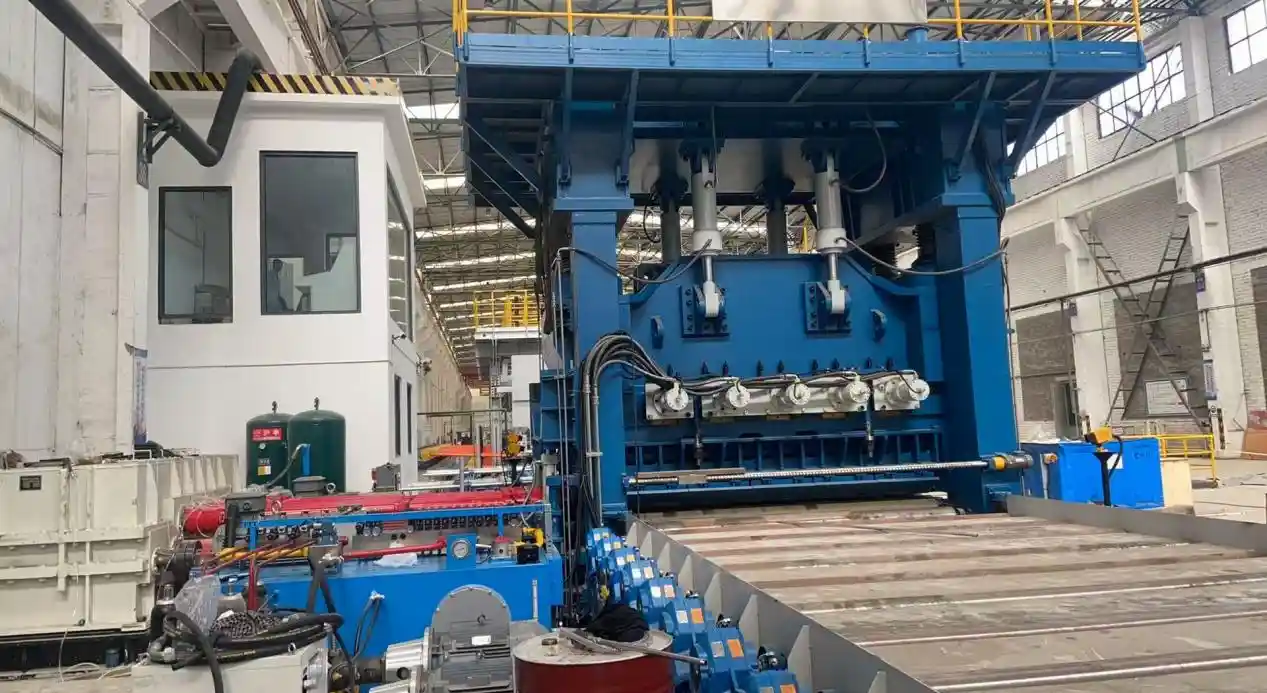

Kundenseiten-Layout

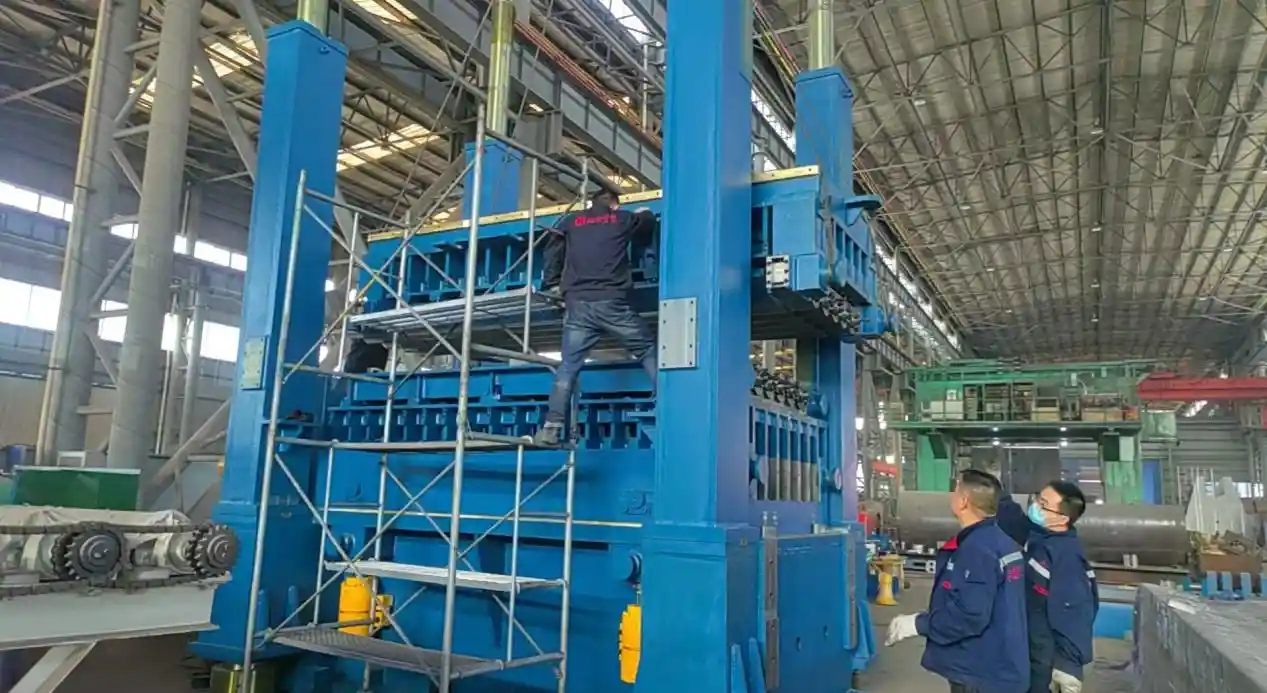

Feldmontagearbeiten

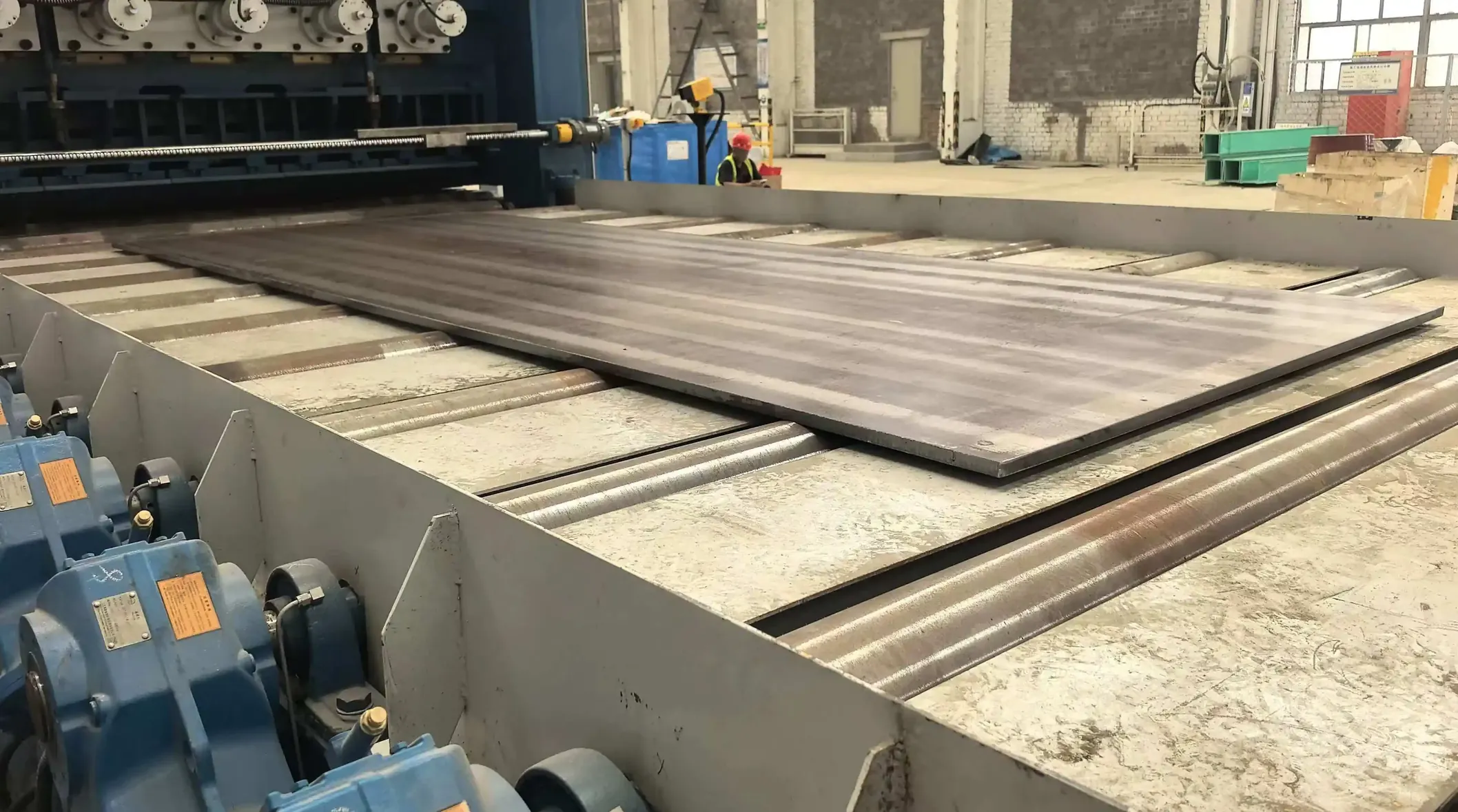

Prüflauf-Plattenleveling
EZHONG stellt schwere Mehrrollenebenmaschinen bereit, die auf die Plattenstärke, Breite, Materialfestigkeit, Produktionsgeschwindigkeit und die erforderliche Flachheit ausgelegt sind, mit der Möglichkeit, die Maschine in eine vollständige automatisierte Produktionslinie zu integrieren.
