| Artikel | Inhalt |
|---|---|
| Industry | Schiffbau |
| Customer | Guangzhou Shipyard International (GSI) |
| Equipment | Plattenlevelmaschine |
| Jetzt kaufen! | EZW43C-12x3500.11R 360MPa |
| Anzahl der Arbeitstollen | 11 |
| maximale Plattenstärke | 12 mm |
| Maximale Blechbreite | 3500 mm |
| Platten-Fließgrenze | 360 MPa |
| Nivelliergenauigkeit | ≤1,0 mm/m |
| Nivellierungsgeschwindigkeit | ≥6 m/min |
Guangzhou Shipyard International Company Limited (GSI), eine voll eingebrachte Tochtergesellschaft der China State Shipbuilding Corporation (CSSC), ist ein bedeutendes Schiffbauunternehmen in China mit umfangreichen Fähigkeiten im Schiffbau und der Herstellung maritimer Ausrüstung.
For its steel plate processing requirements, GSI selected EZHONG's EZW43C-12x3500.11R360MPa 11-roll plate leveling machine for the leveling of steel plates used in shipbuilding production.
Die Maschine ist ausgelegt, um Stahlplatten mit einer Streckgrenze von 360 MPa zu verarbeiten, mit einer maximalen Dicke von 12 mm und einer maximalen Breite von 3500 mm. Die angegebene Nivelliergenauigkeit ist ≤1,0 mm/m.
Für dieses Projekt benötigte der Kunde eine Lösung, die in der Lage ist, bereitzustellen:
EZHONG hat die EZW43C-12x3500.11R360MPa 11-Rollen-Plattenwalzmaschine bereitgestellt, konfiguriert gemäß der benötigten Plattenstärke, Breite und Materialfestigkeit.
| Artikel | Spezifikation |
|---|---|
| Ausrüstungstyp | Plattenlevelmaschine |
| Jetzt kaufen! | EZW43C-12x3500.11R360MPa |
| Platten-Fließgrenze | 360 MPa |
| maximale Plattenstärke | 12 mm |
| Maximale Blechbreite | 3500 mm |
| minimale Plattenstärke | 4 mm |
| Anzahl der Arbeitstollen | 11 |
| Abstand der Arbeitswalzen | 170 mm |
| Durchmesser der Arbeitswalze | 160 mm |
| Wirksame Arbeitswalzenlänge | ≥3500 mm |
| Länge des Arbeitswalzenkörpers | 3700 mm |
| Durchmesser der Support-Rollen | 167 mm |
| Reihen der Support-Rollen | 5 |
| Presshublänge | +130 bis -15 mm |
| Pressgeschwindigkeit | 25 mm/min |
| Maximale Schwingweite | ±5 mm |
| Nivellierungsgeschwindigkeit | ≥6 m/min |
| Nivelliergenauigkeit | ≤1,0 mm/m |
| Nenn-Nivellierkraft | 8.400 kN |
| Maximale Lastcharakteristik | 144.000 Nm |
| Hauptmotorleistung | 30 kW x 2 |
| Leistung des Pressmotors | 4,0 kW x 2 |
| Steuerungssystem | PLC + Touchscreen + Frequenzumrichter |
| Hebung der Arbeitswalzen | +800 mm |

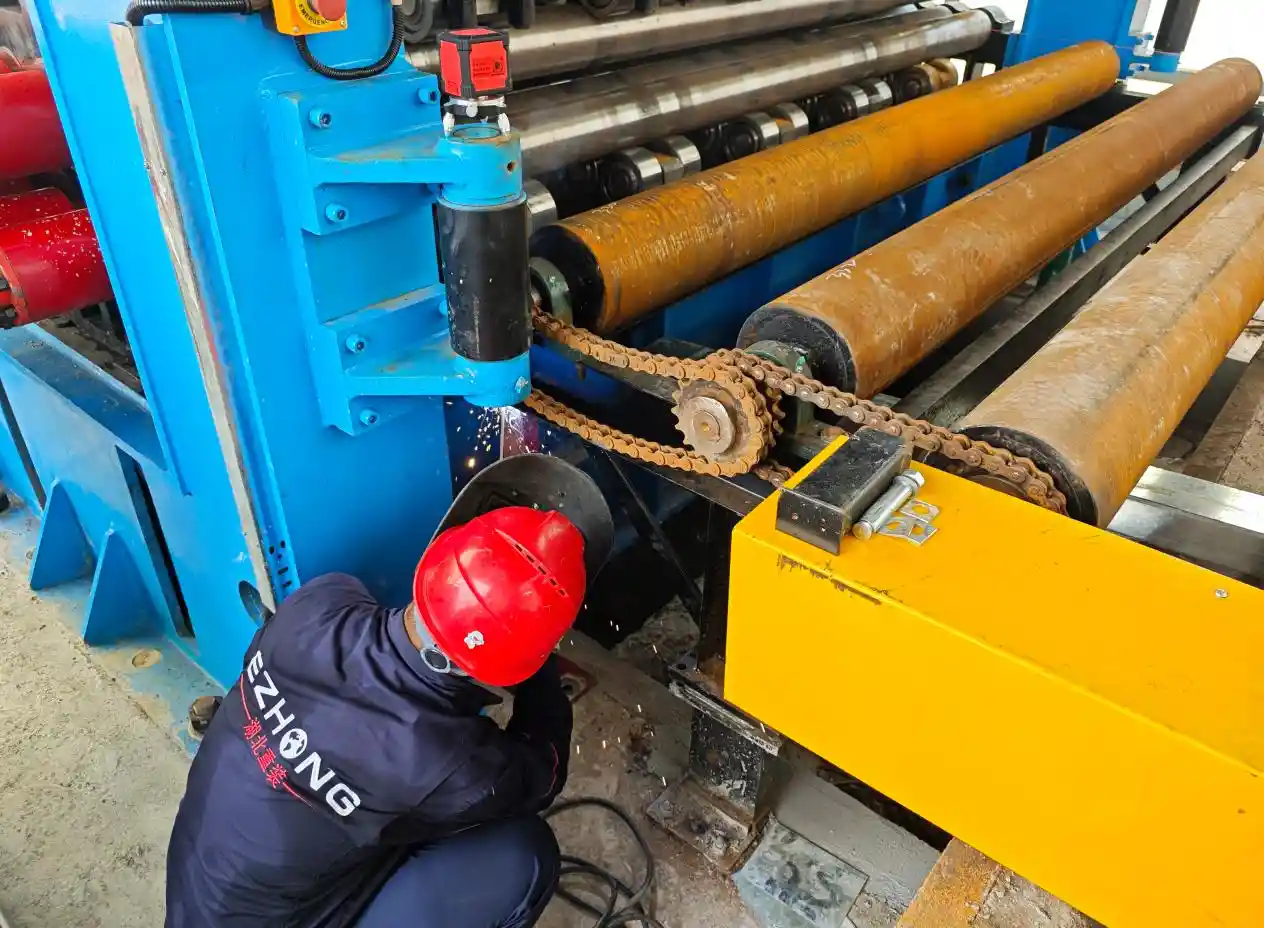

Gerätewartung
Motor-Inbetriebnahme

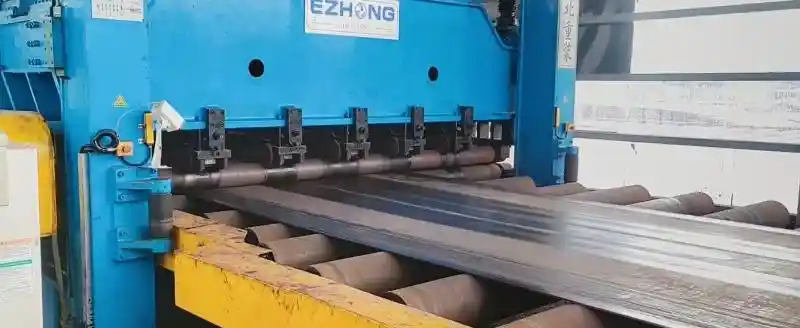

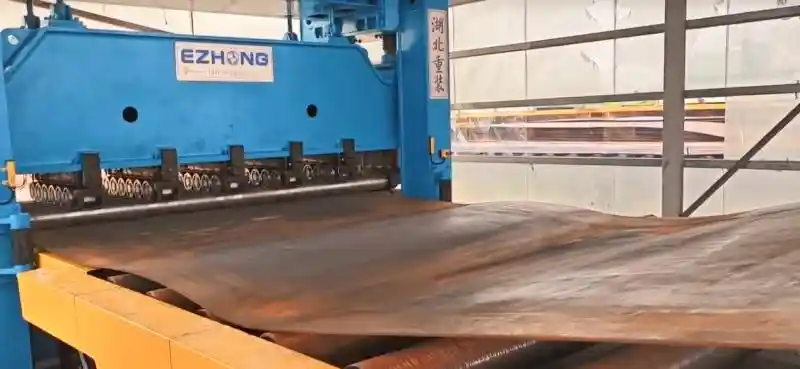

Plattenbearbeitung

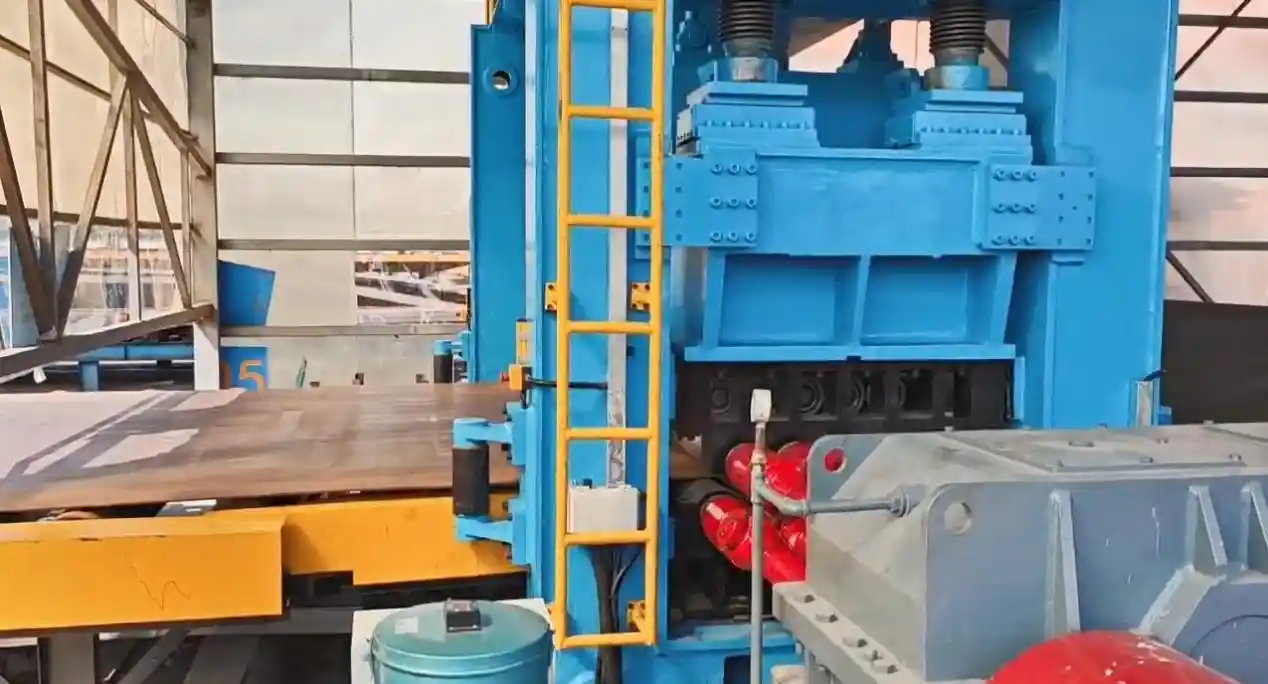

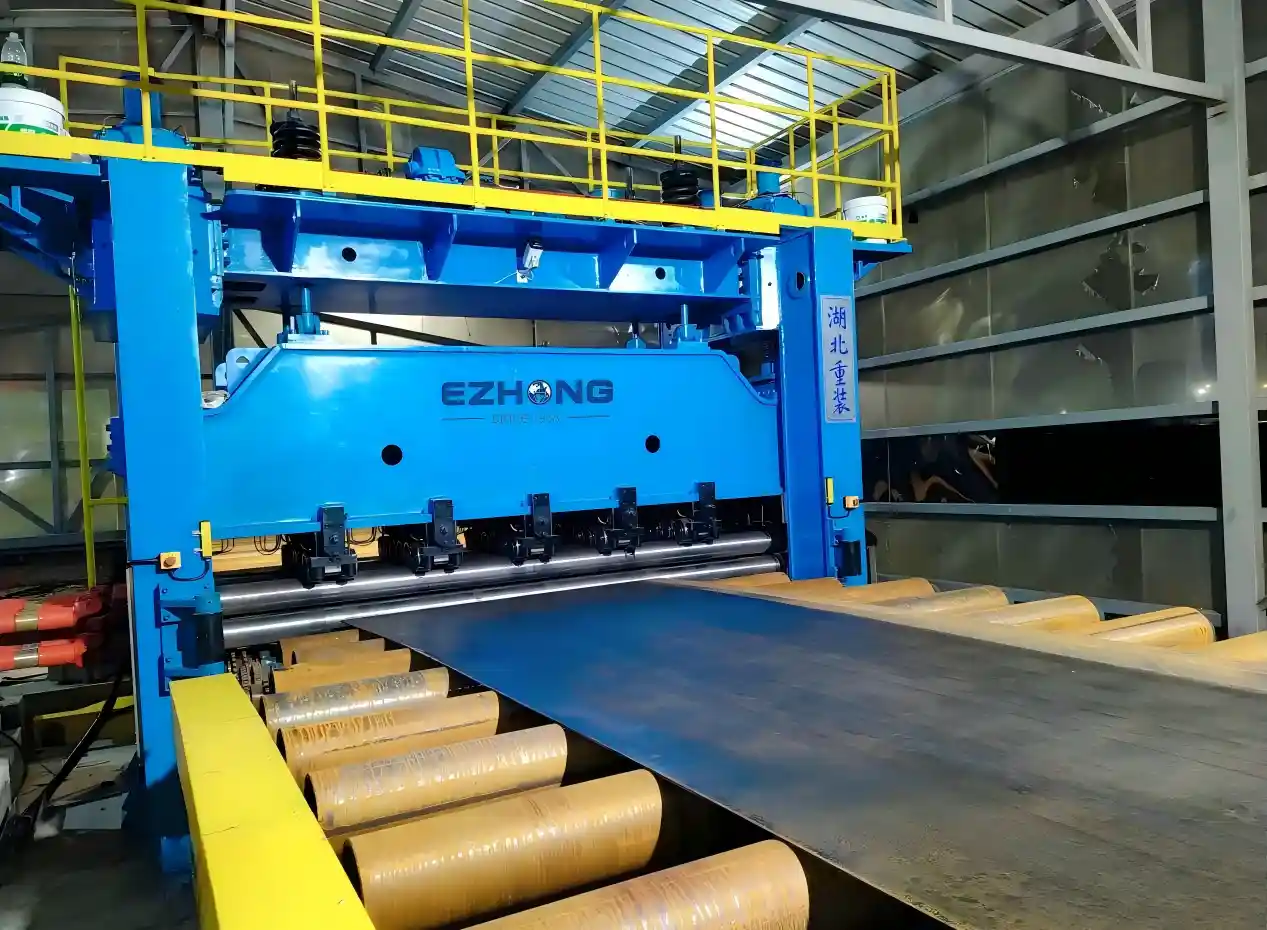

Maschinenübersicht
Plattenabragung

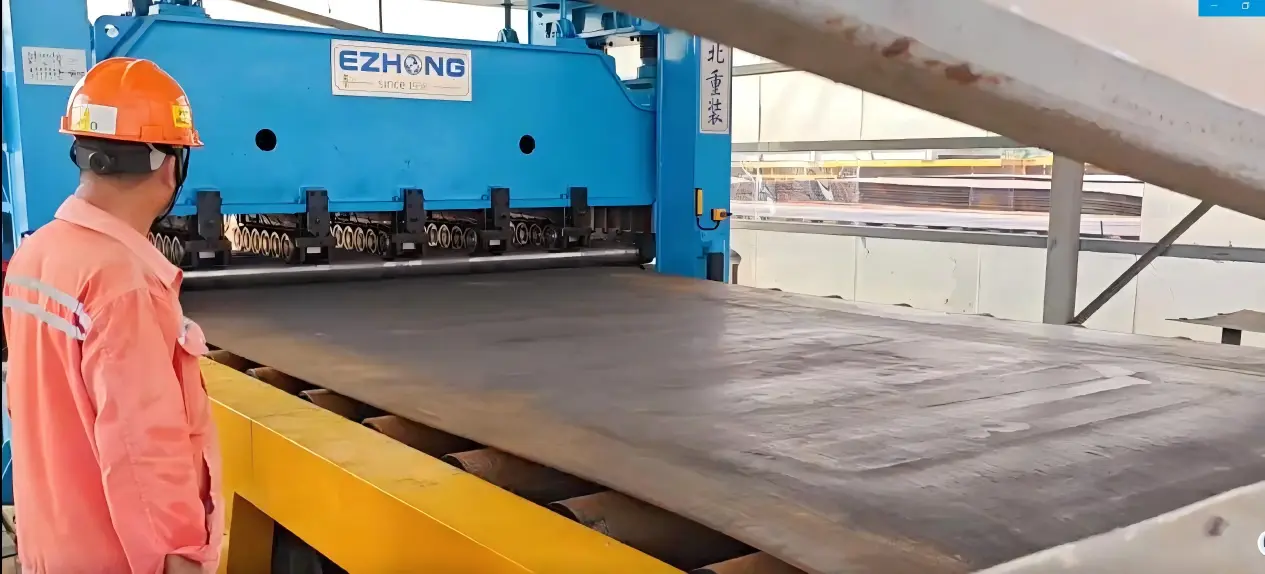

Test vor Ort
EZHONG bietet hochsteife Plattenleveling Maschinen an, die für stabile und genaue Stahlplattenbearbeitung im Schiffsbau und anderen schweren industriellen Anwendungen entwickelt wurden.
