| Artikel | Der Inhalt fehlt. Bitte geben Sie den zu übersetzenden Text ein. |
|---|---|
| Kunde | Shanghai Zhenhua Heavy Industries (ZPMC) |
| Country | China |
| Industry | Marinetausrüstung |
| Equipment | EZW43T-120x3000 7R |
| Maschinentyp | 7-Walzen-Plattenbegradigungsmaschine |
| Material-Fließgrenze | 485 MPa |
| Plattenstärke | 25-120 mm |
| Maximale Blechbreite | 3.000 mm |
| Levelling Rolls | 7 Walzen |
| Gesamtkorrekturkraft | 136.000 kN |
Shanghai Zhenhua Heavy Industries (ZPMC) ist ein führender Hersteller schwerer Ausrüstungen mit umfangreichen Produktionsmöglichkeiten in der Marine- und Offshore-Branche. Seine großangelegten Fertigungsoperationen umfassen die Fertigung schwerer Stahlstrukturen und Komponenten, die zuverlässige Blechverarbeitungsgeräte für anspruchsvolle Produktionsbedingungen erfordern.
Für dieses Projekt wählte ZPMC eine EZW43T-120x3000 7-Roll Plate Leveling Machine von EZHONG für die Verarbeitung von schwerem Stahlblech aus.

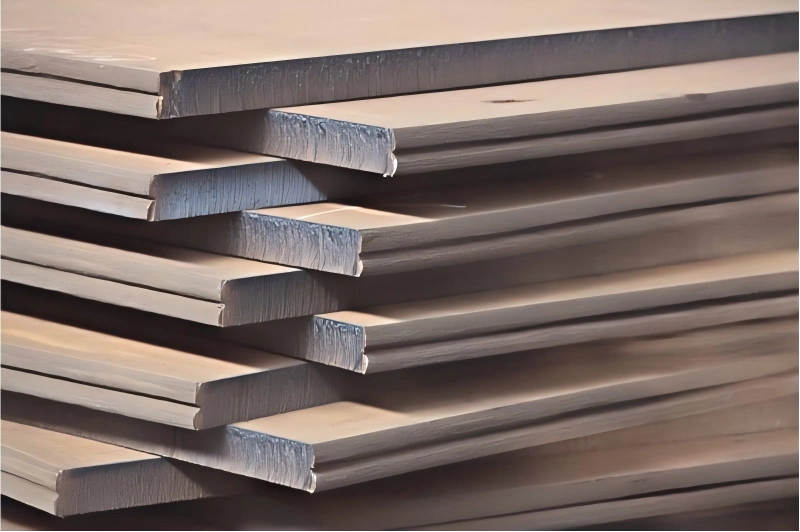

Die Maschine ist für die Nivellierung von Stahlplatten mit einer Materialstreckgrenze von 485 MPa ausgelegt, mit Blechdicken von 25 bis 120 mm und einer maximalen Arbeitsbreite von 3.000 mm.
Für dieses Projekt benötigte der Kunde eine Lösung, die in der Lage ist, bereitzustellen:

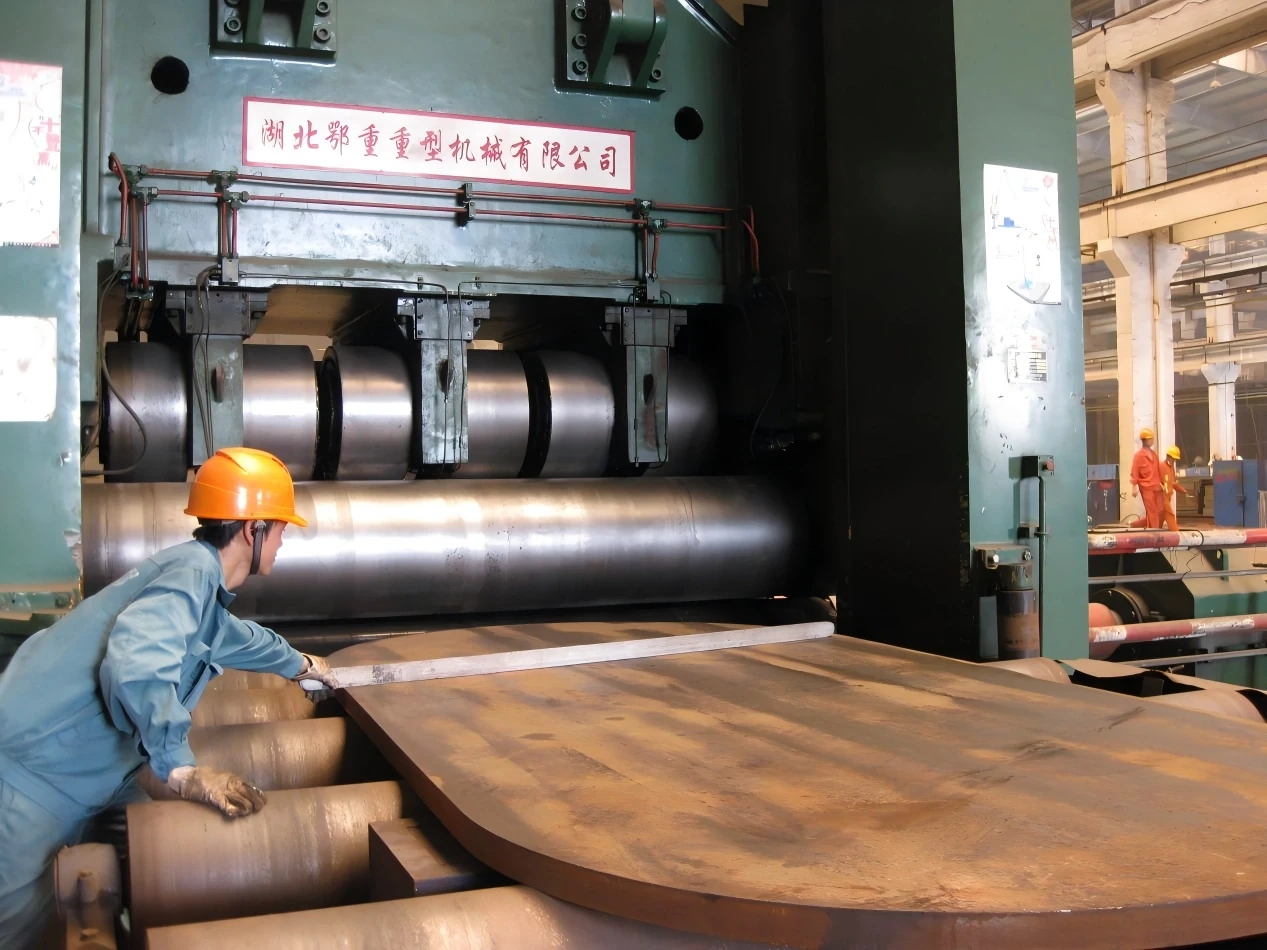

Basierend auf den Verarbeitungsanforderungen von ZPMC hat EZHONG die EZW43T-120x3000 7-Roll-Platten-Nivelliermaschine geliefert.
| Artikel | Spezifikation |
|---|---|
| Maschinenmodell | EZW43T-120x3000 7R |
| Maschinentyp | 7-Walzen-Plattenbegradigungsmaschine |
| Material-Fließgrenze | 485 MPa |
| Plattenstärke | 25-120 mm |
| Maximale Blechbreite | 3.000 mm |
| Nivellierwalzenkonfiguration | 7 Walzen-4 oben / 3 unten |
| Working Rolls | 5-2 oben / 3 unten |
| Arbeitswalzenabstand / Durchmesser | 800 / 660 mm |
| Länge des Arbeitswalzenzylinders | 3,200 mm |
| Führungsrollen | 2-oben |
| Führungsrollabstand / Durchmesser | 800 / 600 mm |
| Sicherheitsroll-Anordnung | 3 Säulen x 6 Reihen |
| Hub des beweglichen Querbalkens | +300-0 mm |
| Pressgeschwindigkeit | 20 mm/min |
| Nivellierungsgeschwindigkeit | 2.4-6.0 m/min |
| Korrekturgenauigkeit | 1.0 mm/m |
| Hauptmotorleistung | 5.7 kW x5 + 18.5 kW x2 |
| Gesamtkorrekturkraft | 136.000 kN |
| Prüfplattform | 2 Sätze à 40 t Kapazität |
| Relative Höhe der Nivellierwalzenoberfläche | ±800 mm |
| Maschinenabmessungen (L x B x H) | 12x7.0x9.2 m |
Die 4-oben/3-unten-Rollanordnung bietet mehrere Kontaktpunkte mit dem Blech während des Nivellierprozesses, ermöglicht eine kontrollierte Korrektur von schweren Stahlplatten.
Mit einer festgelegten Gesamtkorrekturkraft von 136.000 kN ist die Maschine für anspruchsvolle Anwendungen der Schwerschicht-Nivellierung konfiguriert.
Die Maschine verarbeitet Platten bis zu 120 mm Dicke und 3.000 mm Breite und bietet die erforderliche Verarbeitungskapazität für große marine Komponenten.
Zwei motorisierte Entladewalzentische, je 10 m lang, für die Plattenhandhabung vorgesehen. Das Walzensystem verwendet PLC-Steuerung und Drehzahlregelung für kontrollierten Materialtransport.
Zwei Prüfplattformen sind vorgesehen, jede für eine 40-Tonnen-Traglast ausgelegt, unterstützend für Inspektion und Prüfungen schwerer Platten.
Je nach Materialfestigkeit und Plattenstärke, Arbeitsbreite und erforderlicher Nivelliergenauigkeit benötigt jede Anwendung zur Schwerplatten-Nivellierung eine ordnungsgemäß entwickelte Maschinenkonfiguration.
